РУСП — распределительные устройства строительной площадки

Ток вводного аппарата ограничивает суммарную нагрузку щита. Ориентир для трёхфазной сети 400 В при cos φ ≈ 0,95: 32 А — около 21 кВт, 50 А — около 33 кВт, 63 А — около 41 кВт, 80 А — около 52 кВт, 100 А — около 65 кВт. Складывают мощности потребителей, которые реально работают одновременно, и берут щит с запасом 20–30 %. Ток ввода не может быть больше, чем позволяет питающий кабель и автомат на стороне вводного устройства площадки.

Однофазные розетки 16 А (три контакта: фаза, ноль, земля) — для ручного инструмента и света. Трёхфазные розетки (пять контактов: 3P+N+PE) на 16 или 32 А — для техники 400 В. Считайте не общее число розеток, а сколько потребителей каждого типа включено одновременно, и сверяйте разъёмы с вилками своего оборудования. В моделях раздела — от 3 до 6 однофазных розеток и до 4 трёхфазных.

На стройплощадке кабели и инструмент повреждаются чаще, чем в здании, поэтому розеточные группы защищают устройством дифференциального тока с уставкой не более 30 мА. У щитов System Power и IEK из этого раздела на вводе установлен автоматический выключатель дифференциального тока (АВДТ), у TDM РУСП-М — дифференциальный автомат, у моделей TDM с отдельным УЗО его уставка 30 мА указана в характеристиках. Уставку и схему защиты конкретной модели проверяйте в карточке товара и паспорте.

IP44 — защита от твёрдых тел крупнее 1 мм и от брызг воды с любого направления; IP54 — дополнительно пылезащищённое исполнение. Щиты System Power и IEK в разделе — IP44, TDM — IP54. Заявленная степень защиты сохраняется при закрытых крышках розеток и дверце щита, поэтому неиспользуемые розетки держат закрытыми, а щит ставят на опору, а не в лужу.

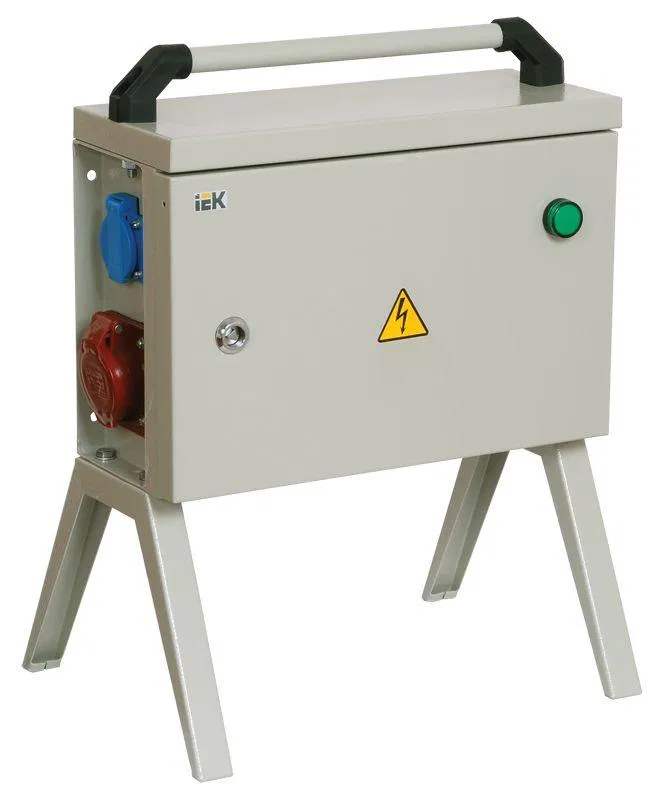

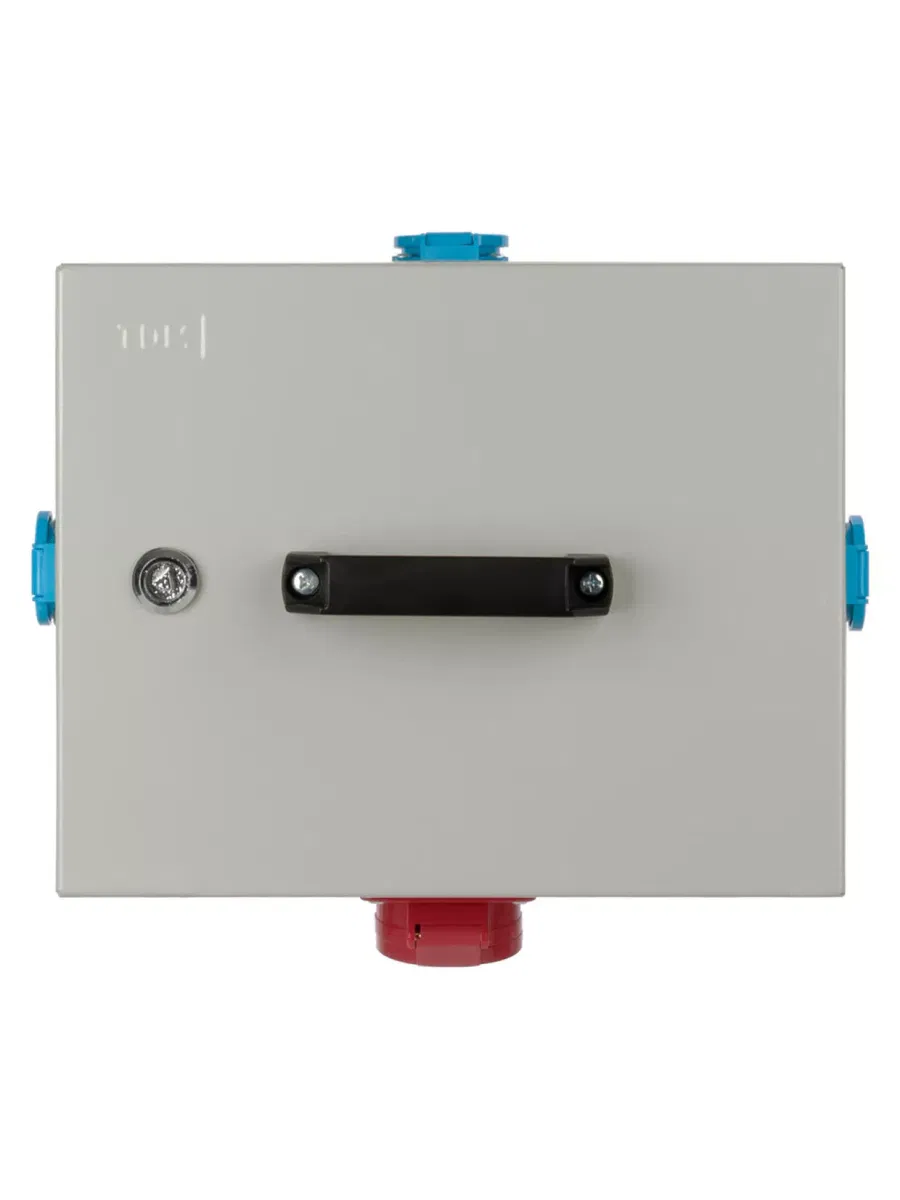

Счётчика в моделях этого раздела нет. Если расход электроэнергии нужно учитывать отдельно (например, при расчётах с генподрядчиком), учёт ставят на вводе площадки — щиты для счётчиков есть в соседнем разделе. Корпус System Power — листовая сталь, габариты около 460–470 × 565–570 × 255–260 мм; IEK РУСп выпускаются в климатическом исполнении У1 для работы на открытом воздухе; TDM РУСПн — в пластиковом корпусе с кабелем 2,2 м.

Щиты для стройплощадок — низковольтное оборудование, на них распространяется ТР ТС 004/2011 «О безопасности низковольтного оборудования». Щиты System Power сертифицированы на соответствие этому регламенту с применением ГОСТ IEC 61439-1-2013 и ГОСТ IEC 61439-2-2015 (низковольтные комплектные устройства распределения и управления). Требования к электроустановкам площадок — в ГОСТ Р 50571.23 (часть 7-704 «Электроустановки строительных площадок», соответствует МЭК 60364-7-704). Правило ставить УЗО не более 30 мА на розеточные группы есть и в ПУЭ, п. 7.1.79 (глава 7.1 относится к зданиям, на площадке это ориентир для розеточных сетей).

Сертификат соответствия ЕАЭС RU C-RU.МЛ10.В.00632/24 выдан ООО «Системные Решения» (Смоленская обл.) органом по сертификации ООО «Эрри-тест», действует с 18.11.2024 по 17.11.2029. PDF и полный текст сертификата — во вкладке «Файлы» карточки каждого щита System Power, например РУСП 63 А SP02-063611.
