РУСП для стройплощадки: что это и как выбрать щит механизации

РУСП — распределительное устройство строительной площадки. На объекте его чаще называют щитом механизации: это переносной щит, который принимает питание от вводного устройства площадки или генератора и раздаёт его по розеткам 230 В для инструмента и света и 400 В для трёхфазной техники. Внутри — вводной аппарат, УЗО на 30 мА и по автомату на каждую розетку.

Щит механизации выбирают в таком порядке: перечисляют потребители, которые работают одновременно, считают ток самой нагруженной фазы с запасом 20–30 % и только потом сверяют набор розеток с вилками техники. Ток ввода ограничивает нагрузку, а розетки определяют, что к щиту вообще можно подключить, и ошибаются обычно во втором. Если площадке нужен ещё и ввод с учётом на сотни ампер, это отдельный щит, о нём ниже. Готовый щит механизации купить можно в каталоге: там модели на 32–100 А с ценой и остатком на складе.

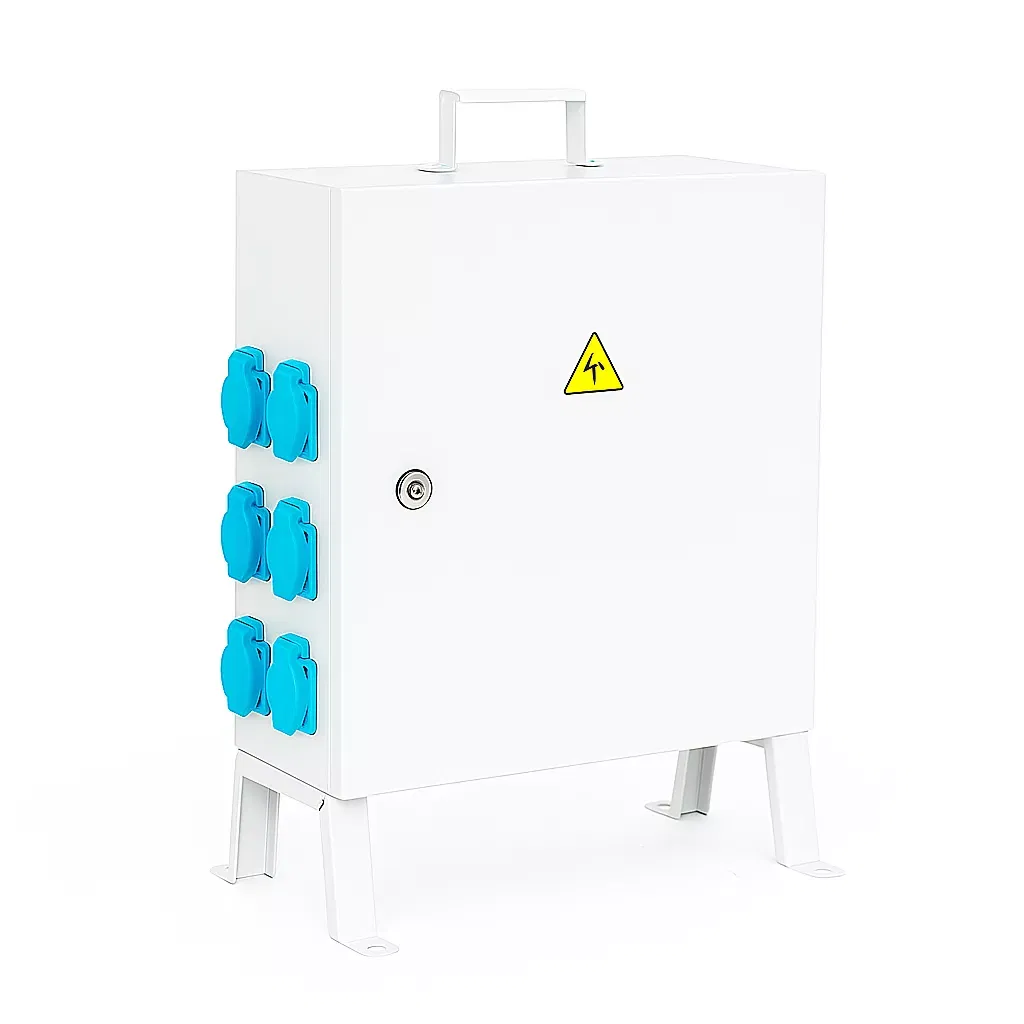

Что такое РУСП и из чего он состоит

Типовой РУСП — это стальной или пластиковый корпус с ручками, в котором стоят:

  • вводной аппарат с защитой от утечки. У щитов механизации System Power по карточкам каталога это автомат на ток ввода и общее четырёхполюсное УЗО на 30 мА либо автоматический выключатель дифференциального тока (АВДТ) — схему конкретной модели показывает паспорт. Ввод отключает весь щит при перегрузке, коротком замыкании и утечке тока;
  • автоматы на розетки, по одному на каждую, чтобы замыкание в одном удлинителе не обесточивало остальные линии;
  • розетки на корпусе: однофазные 230 В 16 А с заземляющим контактом и трёхфазные промышленные 3P+N+PE на 16 или 32 А (пять контактов);
  • клеммы ввода для пятижильного питающего кабеля: три фазы, N и PE.

Счётчика в моделях каталога нет. Если расход нужно делить между подрядчиками, учёт ставят отдельно — на вводе площадки или в отдельном щите.

Товары по теме

Требования ГОСТ Р 50571.23-2024 к щиту для стройплощадки

Электроустановки строительных площадок регулирует ГОСТ Р 50571.23-2024 «Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 704. Электроустановки строительных площадок». Он утверждён приказом Росстандарта от 2 июля 2024 года № 894-ст, введён с 1 августа 2024 года вместо ГОСТ Р 50571.23-2000 и подготовлен на основе МЭК 60364-7-704:2017. Стандарт распространяется на временные установки для строительства, реконструкции, ремонта, сноса, инженерных и земляных работ, которые выводят из эксплуатации после окончания работ.

Сам щит относится к комплектным устройствам для строительных площадок, частные требования к ним задаёт ГОСТ IEC 61439-4-2015. Что из этих двух документов касается выбора щита:

ТребованиеЧто проверить у щита
Цепи розеток до 32 А включительно и ручного инструмента до 32 А — с дополнительной защитой УЗО на ток не более 30 мАУставку УЗО или АВДТ в паспорте: 30 мА или меньше
Для розеток свыше 32 А УЗО рекомендуется как дополнительная защитаЧем защищена розетка 63 А, если она есть
Вводное устройство отделения блокируется в отключённом положении — навесным замком или запираемой оболочкойЗамок на двери или блокиратор на рукоятке
Переносные гибкие кабели стойкие к истиранию и воде, через проезды и проходы без защиты от повреждений не прокладываютсяКабель от щита к технике и удлинители
Щит площадки — комплектное устройство, отвечающее ГОСТ IEC 61439-4-2015Сертификат или декларацию и перечень стандартов в них

Перед первым включением установку проверяет электролаборатория, а дальше её регулярно осматривают: повреждения корпуса, гибкие кабели, защитные проводники, кнопка «Тест» на УЗО.

Чем РУСП отличается от ИВРУ, ЯВШ, ЩРН и ЯТП

В заявках эти изделия часто путают. Короткое сравнение:

ИзделиеЧто этоРозеткиКогда брать
РУСП (щит механизации)Готовое переносное устройство для временного электроснабжения площадкиВ моделях каталога — от 3 до 6 розеток 230 В и до 4 розеток 400 ВОсновной щит для инструмента, света и техники 400 В
ИВРУИнвентарное вводно-распределительное устройство: ввод площадки, учёт, автоматы на линии к щитам механизации, крану, бытовкамНетПлощадка питается от сети на сотни ампер и щитов механизации несколько
ЯВШСиловой ящик с выключателем и штепсельной розеткой для одного переносного приёмникаОбычно одна силовая розеткаОтдельная точка подключения; если УЗО в ящике нет, для розетки до 32 А на площадке его добавляют
ЩРНВ каталоге — навесной корпус под модульные аппараты, IP31–IP66, без начинкиНет, розетки ставят при сборкеНужна нестандартная схема; собранный щит для площадки должен отвечать ГОСТ IEC 61439-4-2015
ЯТПЯщик с понижающим трансформатором 220 В на 12, 24, 36 или 42 ВРозетки и автоматы на стороне низкого напряженияПереносной свет и инструмент в сырых и тесных местах

ИВРУ и РУСП работают в паре: первый стоит на вводе площадки, второй — у мест работ. Где проходит граница между ними и когда хватает одного щита механизации, разобрано в статье ИВРУ или РУСП на стройплощадке. Для ЯТП в сырых местах смотрите в паспорте напряжение и тип трансформатора: цепи сверхнизкого безопасного напряжения питают от безопасного разделительного трансформатора по ГОСТ IEC 61558-2-6-2012. Ящики ЯТП есть в разделе «Источники питания, трансформаторы».

Как посчитать ток ввода

Формулы

Ток трёхфазного потребителя: I = P / (1,73 × 400 × cos φ). Ток однофазного: I = P / (230 × cos φ). Мощность P берите с таблички потребителя — потребляемую, а не выходную. Если cos φ на табличке нет, принимайте 0,8: так делает ГОСТ Р 50571.5.52-2011 при расчёте потерь напряжения. У обогревателей и ТЭНов cos φ = 1.

Однофазные потребители раскладывают по фазам как можно ровнее и к каждой фазе прибавляют ток трёхфазных. Щит выбирают по самой нагруженной фазе с запасом 20–30 % — это правило практики, а не требование стандарта.

Пример: каркас из монолита, осень

Потребители, которые работают одновременно в самую загруженную смену (мощности условные — в своём расчёте берите их с табличек):

ПотребительСетьP, кВтcos φТок, АФаза
Бетономешалка400 В2,20,84,0L1, L2, L3
Сварочный аппарат (потребляемая)400 В7,00,812,6L1, L2, L3
Обогреватель в бытовке № 1230 В2,01,08,7L1
Дрель230 В0,80,84,3L1
Обогреватель в бытовке № 2230 В2,01,08,7L2
Перфоратор230 В1,50,88,2L2
Болгарка230 В2,00,810,9L3
Прожекторы 4 × 100 Вт230 В0,40,82,2L3

Трёхфазные потребители дают в каждую фазу 4,0 + 12,6 = 16,6 А. Однофазные: L1 — 13,0 А, L2 — 16,8 А, L3 — 13,0 А. Итого по фазам: L1 — 29,6 А, L2 — 33,4 А, L3 — 29,6 А. Токи сложены арифметически, без учёта разных cos φ, — это небольшой запас в безопасную сторону.

Самая нагруженная фаза — 33,4 А, с запасом 25 % — около 42 А. По току хватает щита на 50 А. Теперь розетки: шесть однофазных потребителей и два трёхфазных. Пусть у бетономешалки вилка 3P+N+PE 16 А, а у сварки — 32 А. Щит на 50 А System Power SP02-050311 имеет только 3 однофазные розетки — не хватает трёх. Подходит щит механизации 63 А SP02-063611: 6 розеток 230 В, одна розетка 400 В 16 А и одна 32 А. Выбор определили розетки, а не ток.

Щит механизации РУСП 63A 6х1P+N+PE 16А,1х3P+N+PE 16А, 1х3P+N+PE 32А-IP44 SP02-063611 System Power
Подходит под пример
SKU: SP02-063611
Щит механизации РУСП 63A 6х1P+N+PE 16А,1х3P+N+PE 16А, 1х3P+N+PE 32А-IP44 SP02-063611 System Power
63 А IP44
28 900 ₽
В наличии, 127
Карточка товара

Проверка потерь напряжения

Падение напряжения считают по методике ГОСТ Р 50571.5.52-2011: u = b × (ρ × L / S × cos φ + λ × L × sin φ) × I, где ρ = 0,0225 Ом·мм²/м для меди, λ = 0,08 мОм/м, b = 1 для трёхфазной линии и 2 для однофазной.

  • Питающий кабель от вводного устройства площадки до щита: медь 10 мм², 60 м, ток 33,4 А. u = 1 × (0,0225 × 60 / 10 × 0,8 + 0,00008 × 60 × 0,6) × 33,4 = 3,7 В, то есть 1,6 % от 230 В.
  • Удлинитель от щита до болгарки: медь 2,5 мм², 30 м, ток 10,9 А. u = 2 × (0,0225 × 30 / 2,5 × 0,8 + 0,00008 × 30 × 0,6) × 10,9 = 4,7 В, или 2,1 %.

Вместе — 3,7 %. К этому добавляются потери от трансформаторной подстанции до вводного устройства площадки, их называет проектировщик или сетевая организация. Допустимую сумму до самого дальнего приёмника задаёт проект электроснабжения площадки. Если расчёт в неё не укладывается, сокращают удлинители или увеличивают сечение.

Ток ввода, нагрузка и модели в одной таблице

Мощность трёхфазной нагрузки при равномерной загрузке фаз, P = 1,73 × 400 × I × cos φ. Розетки — по карточкам моделей каталога.

Ток вводаНагрузка при cos φ 0,8Нагрузка при cos φ 1,0Розетки 230 ВРозетки 400 ВМодели в каталоге
32 А17,7 кВт22,2 кВт3–40–1 × 16 АSystem Power SP02-032310; TDM РУСП-М SQ1605-0003
40 А22,2 кВт27,7 кВт31 × 16 АIEK YKM80-310-54; TDM РУСП-М SQ1605-0004
50 А27,7 кВт34,6 кВт3–62–3System Power SP02-050311, SP02-050302, SP02-5033; IEK YKM80-320-54, YKM80-323-54
63 А34,9 кВт43,6 кВт3–61–4System Power SP02-063401…063404, SP02-063611, SP02-063622; IEK YKM80-311-54
80 А44,3 кВт55,4 кВт3–62–3System Power SP02-080403, SP02-080602; IEK YKM80-321-54
100 А55,4 кВт69,3 кВт62–4 × 32 АSystem Power SP02-100602, SP02-100603, SP02-100604

Одна розетка 230 В 16 А — это не больше 3,7 кВт, трёхфазная 32 А — до 22 кВт. Кроме моделей из таблицы, в разделе есть переносные РУСПн TDM с корпусом IP54.

Считайте вилки, а не киловатты

Перед заказом перепишите вилки всей техники, которая будет работать от щита. Три вещи, на которых ошибаются чаще всего:

  • трёхфазные разъёмы на 16 и 32 А разного размера (ГОСТ IEC 60309-2-2016 задаёт их размеры именно ради взаимозаменяемости): вилка 16 А в розетку 32 А не войдёт, и наоборот;
  • у части техники вилка четырёхконтактная (3P+PE, без нуля), а в РУСП стоят пятиконтактные розетки 3P+N+PE;
  • однофазные розетки бывают двух видов: под обычную вилку с заземлением (у System Power такие розетки видны на фото в карточке) и промышленные 230 В 2P+E по ГОСТ IEC 60309-2-2016 (например, у TDM SQ1605-0004). Бытовая вилка во вторую не войдёт.

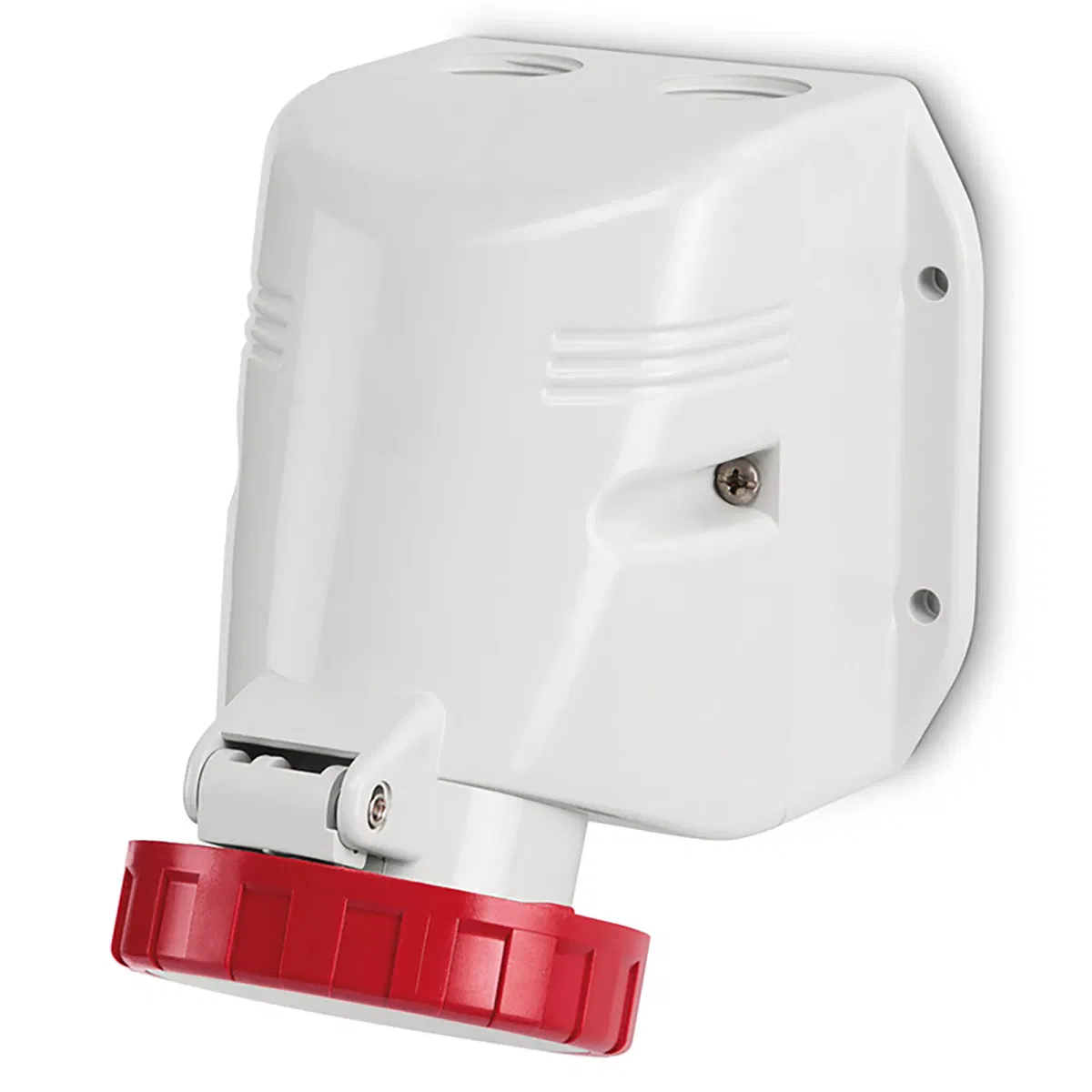

Если вилка не та, проще и безопаснее заменить её на технике, чем собирать переходники: силовые разъёмы на 16 и 32 А есть в каталоге. ГОСТ Р 50571.23-2024 допускает на щите однофазные розетки до 16 А как по ГОСТ IEC 60309-2, так и по национальным стандартам, поэтому обычная розетка с заземлением на щите механизации — не нарушение.

Защита от утечки и УЗО 30 мА

УЗО на 30 мА нужно для розеток до 32 А. Во всех серийных щитах System Power SP02 стоит одно общее УЗО на 30 мА за вводным автоматом или АВДТ на вводе — такую схему допускает ГОСТ IEC 61439-4-2015. У IEK РУСп на вводе тоже АВДТ, у TDM РУСП-М — дифференциальный автомат; уставку смотрите в паспорте конкретной модели.

Одно УЗО на щит

Плюс схемы: под защитой от утечки весь щит, а кнопка «Тест» одна — её проверяют перед сменой за секунду. Минус: утечки всех включённых приёмников складываются, и при срабатывании гаснут все розетки сразу, пока ищут неисправный инструмент. Бригаде из нескольких звеньев удобнее два щита механизации вместо одного большого или щит с отдельными УЗО по группам розеток, который заказывают у производителя под объект.

УЗО — дополнительная мера. Основную защиту при повреждении изоляции даёт автоматическое отключение питания вместе с заземлением и уравниванием потенциалов. Поэтому щит подключают кабелем с защитным проводником PE, а N и PE заводят на свои шины без перемычки. Монтаж выполняет персонал с соответствующей квалификацией. Перед включением установку проверяют по ГОСТ Р 50571.16-2019, а после каждой перестановки щита нажимают «Тест» на УЗО.

Корпус и место установки

У щитов System Power и IEK в каталоге IP44, у TDM — IP54. Вторая цифра 4 по ГОСТ 14254-2015 означает защиту от брызг с любого направления, но не от струи: если щит будут обливать из шланга или он стоит под потоком воды с кровли, нужен корпус IP65. Такой щит заказывают у производителя, а серийный ставят под навес. Степень защиты действует только с закрытыми крышками розеток и дверцей. Переносные РУСп IEK выпускаются в климатическом исполнении У1 — для открытого воздуха. Щит ставят на ровное основание или подставку вне проезда техники, а кабели не прокладывают поперёк проездов и проходов без защиты от механических повреждений.

Документы на щит

Щиты для стройплощадок — низковольтное оборудование, на них распространяется ТР ТС 004/2011 «О безопасности низковольтного оборудования». На щиты System Power выдан сертификат соответствия ЕАЭС RU C-RU.МЛ10.В.00632/24, срок действия с 18.11.2024 по 17.11.2029 включительно. PDF сертификата лежит в блоке документации карточки щита. ГОСТ Р 50571.23-2024 ссылается на ГОСТ IEC 61439-4 для устройств строительных площадок: если проект или заказчик требует подтверждения именно по этому стандарту, запросите у менеджера документы на конкретную модель до покупки.

Модели System Power на 32–100 А

В каталоге 15 моделей серии SP02: ток ввода 32, 50, 63, 80 и 100 А, корпус из листовой стали IP44. Четыре типоразмера с разным набором розеток — от щита для одного звена отделочников до площадки с тремя единицами техники 400 В:

АртикулТок вводаРозетки 230 ВРозетки 400 В
SP02-03231032 А3 × 16 А1 × 16 А
SP02-05031150 А3 × 16 А1 × 16 А + 1 × 32 А
SP02-08040380 А4 × 16 А3 × 32 А
SP02-100603100 А6 × 16 А3 × 32 А

Если ни одна серийная модель не подходит — нужны другие розетки, рубильник, счётчик, отдельные УЗО по группам или корпус IP54 и IP65, — щит с таким составом заказывают у производителя System Power. Для заказа понадобятся ток ввода и источник питания, число розеток 230 и 400 В с токами, место установки и количество щитов.

Сколько стоит щит механизации

Цена серийного щита зависит от тока ввода и набора розеток. Актуальную цену и остаток на складе показывают карточки ниже: они обновляются из каталога, поэтому в тексте цифр нет. У моделей без цены в каталоге стоит кнопка запроса цены.

Щит механизации РУСП 32А 3х1П+1х3П IP44 System Power SP02-032310
32 А, одна розетка 400 В
SKU: SP02-032310
Щит механизации РУСП 32А 3х1П+1х3П IP44 System Power SP02-032310
32 А IP44
27 900 ₽
В наличии, 11
Карточка товара
Щит механизации РУСП 80A 4х1P+N+PE 16А, 3х3P+N+PE 32А IP44 SP02-080403 System Power
80 А, три розетки 400 В 32 А
SKU: SP02-080403
Щит механизации РУСП 80A 4х1P+N+PE 16А, 3х3P+N+PE 32А IP44 SP02-080403 System Power
80 А IP44
34 900 ₽
В наличии, 50
Карточка товара
Щит механизации РУСП 100А 6х1P+N+PE 16A, 3x3P+N+PE 32A IP44 SP02-100603 System Power
100 А, шесть розеток 230 В
SKU: SP02-100603
Щит механизации РУСП 100А 6х1P+N+PE 16A, 3x3P+N+PE 32A IP44 SP02-100603 System Power
100 А IP44
36 900 ₽
В наличии, 25
Карточка товара
РУСП — щит механизации

РУСП (распределительное устройство строительной площадки, щит механизации) питает инструмент, бытовки и технику от временного ввода: на входе УЗО, снаружи розетки 220 и 380 В. Серия SP02 — 15 моделей на 32–100 А в корпусе IP44; другой состав розеток изготавливают на заказ у производителя System Power.

Ввод
32–100 А, вводное УЗО
Степень защиты
IP44 у серии SP02
Выпуск
производитель System Power выпустил 2 364 шт. с 2020 года
от 27 900 ₽
цена каталога с НДС, модель 32 А SP02-032310

Самовывоз в Москве и доставка по России

Щиты, которые есть на нашем складе в Москве, можно забрать самовывозом у метро Саларьево, без ожидания доставки. Забрать заказ можно после оплаты: онлайн на сайте или по счёту для организаций. В другие города отправляем СДЭК по всей России — стоимость доставки рассчитывается при оформлении заказа. Если едете за щитом, сообщите за час до приезда по телефону +7 495 409-12-78 или на sale@a-energ.ru — заказ подготовят к выдаче. Адрес и часы работы — на странице «Контакты», условия доставки по Москве и России — на странице «Доставка», оплата для юрлиц по счёту — на странице «Оплата». Наличие на складе отмечено в каталоге, остаток видно в карточке модели.

Чек-лист перед покупкой

  1. Перечислены все потребители, которые работают одновременно, с мощностью и cos φ с табличек.
  2. Посчитан ток самой нагруженной фазы и добавлен запас 20–30 %.
  3. Ток ввода щита не больше, чем позволяют питающий кабель и автомат на вводном устройстве площадки или генератор.
  4. Переписаны вилки: сколько 230 В (бытовых и промышленных), сколько 400 В на 16 А и на 32 А, нет ли четырёхконтактных.
  5. Число розеток каждого типа в щите не меньше числа одновременно включённых вилок.
  6. Розетки до 32 А защищены УЗО на 30 мА или меньше — проверено по паспорту.
  7. Корпус IP44 стоит под навесом; если будет струя воды — заказан IP65.
  8. Вводной аппарат можно запереть в отключённом положении.
  9. Посчитаны потери напряжения до самого дальнего инструмента и сверены с проектом.
  10. Есть сертификат или декларация по ТР ТС 004/2011, нужные стандарты в них проверены.
  11. Решено, кто подключает щит и проводит измерения после монтажа.

Материал подготовила редакция «Аргумент Энерго», 10 октября 2026 года, дополнен в ноябре 2026 года. Нормы приведены по ГОСТ Р 50571.23-2024 (утверждён приказом Росстандарта от 2 июля 2024 г. № 894-ст), ГОСТ IEC 61439-4-2015 и ГОСТ Р 50571.5.52-2011, характеристики щитов — по карточкам товаров каталога.

Товары по теме

Часто задаваемые вопросы

Что такое РУСП? +
Распределительное устройство строительной площадки, или щит механизации: переносной щит с вводным аппаратом, УЗО, автоматами и розетками 230 и 400 В. Его подключают к вводному устройству площадки или генератору и переставляют по ходу работ.
Нужно ли УЗО в РУСП? +
Да. ГОСТ Р 50571.23-2024 требует для цепей розеток до 32 А включительно дополнительную защиту устройством дифференциального тока не более 30 мА. В серийных щитах System Power SP02 одно общее УЗО на 30 мА стоит на вводе, уставку конкретной модели показывает паспорт.
Какая степень защиты IP нужна щиту на стройплощадке? +
IP44 у System Power и IEK и IP54 у TDM защищают от брызг, поэтому такие щиты ставят под навес. Если на корпус попадёт струя воды из шланга или с кровли, нужен IP65.
Как выбрать ток ввода РУСП: 32, 63 или 100 А? +
Посчитайте ток самой нагруженной фазы: для трёхфазных потребителей I = P / (1,73 × 400 × cos φ), для однофазных I = P / (230 × cos φ), без данных cos φ = 0,8. Добавьте 20–30 % запаса и проверьте, хватает ли розеток нужного типа.
Чем ИВРУ отличается от РУСП? +
ИВРУ стоит на вводе площадки: принимает питание от сети, ведёт учёт и раздаёт его по линиям на щиты механизации, кран и бытовки. Розеток для инструмента в нём нет, они в РУСП у мест работ.
Можно ли забрать РУСП в Москве сегодня? +
Да, если модель есть на нашем складе в Москве: заберите сразу, оплатив на месте по СБП или заранее онлайн через заказ на сайте. Сообщите о приезде за час по телефону +7 495 409-12-78 или на sale@a-energ.ru.
