Щит механизации РУСП 100А 6х1P+N+PE 16A, 3x3P+N+PE 32A IP44 SP02-100603 System Power
Распределительный щит механизации SP02-100603 (РУСП System Power) рассчитан на ввод 100 А и сеть 230/400 В. Корпус из листовой стали с защитой IP44, в нём 9 розеток: однофазные и трёхфазные.
Щит поставляют собранным. На объекте остаётся завести пятипроводный питающий кабель, подключить его, проверить защиту и раздать питание по розеткам: инструменту, освещению, машинам и бытовкам.

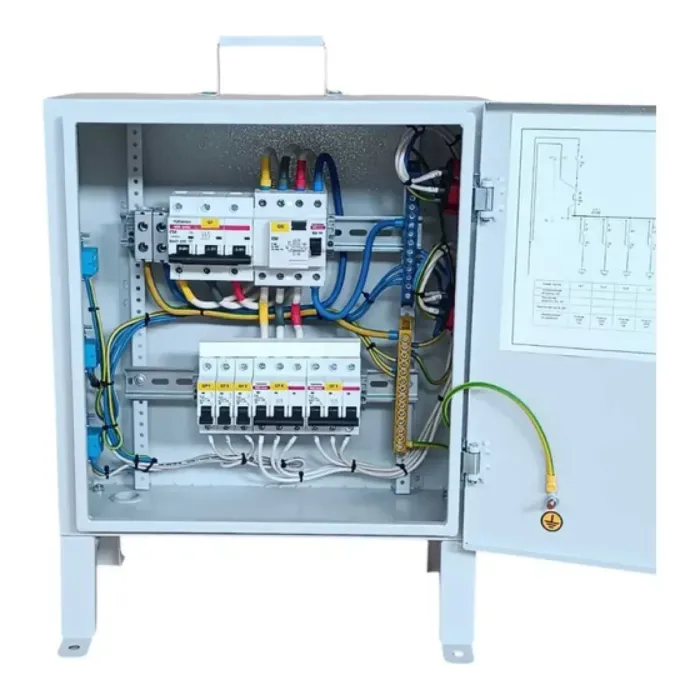

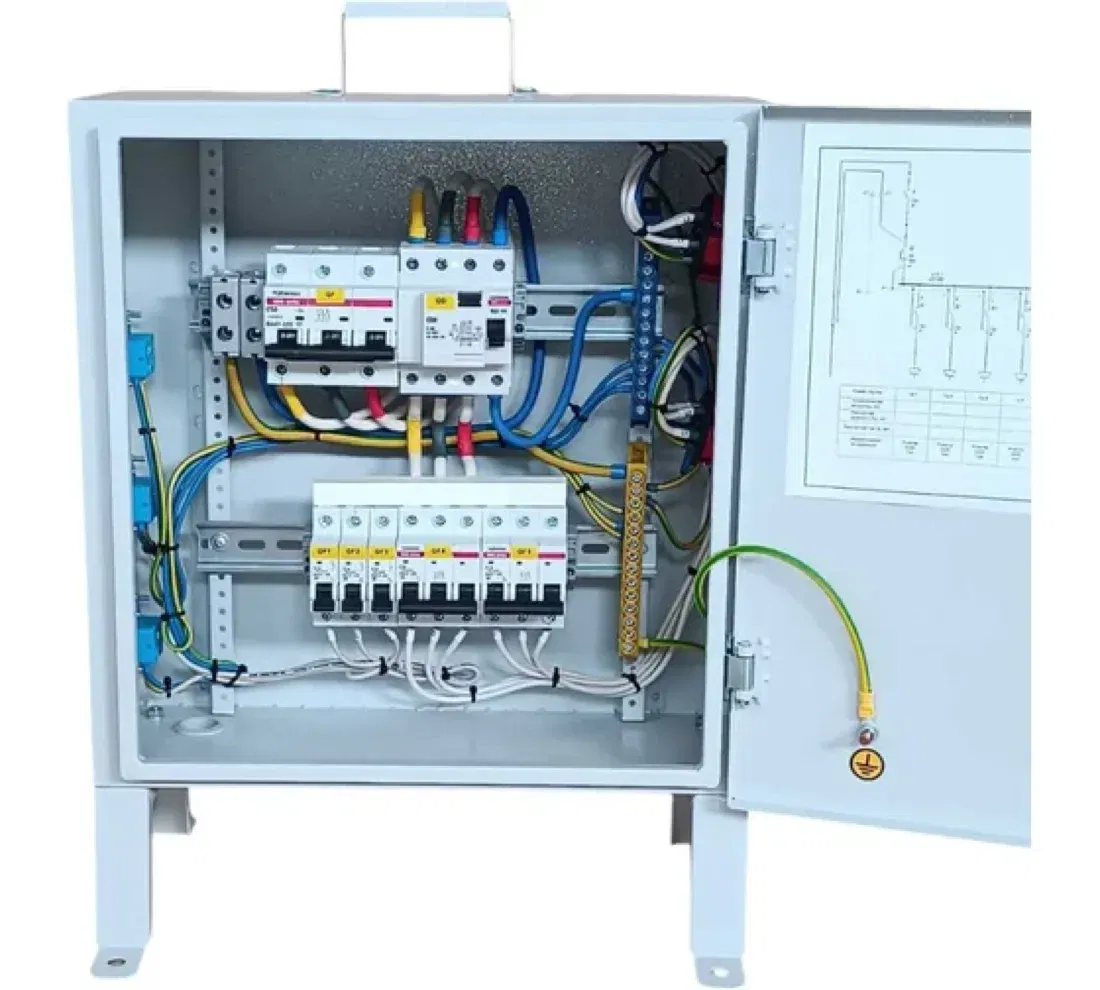

Что внутри
Цепь питания идёт так: вводные клеммы, затем трёхполюсный автомат 100 А (характеристика C, 10 кА), за ним четырёхполюсное УЗО 100 А на 30 мА и автоматы отходящих линий — по одному на розетку.

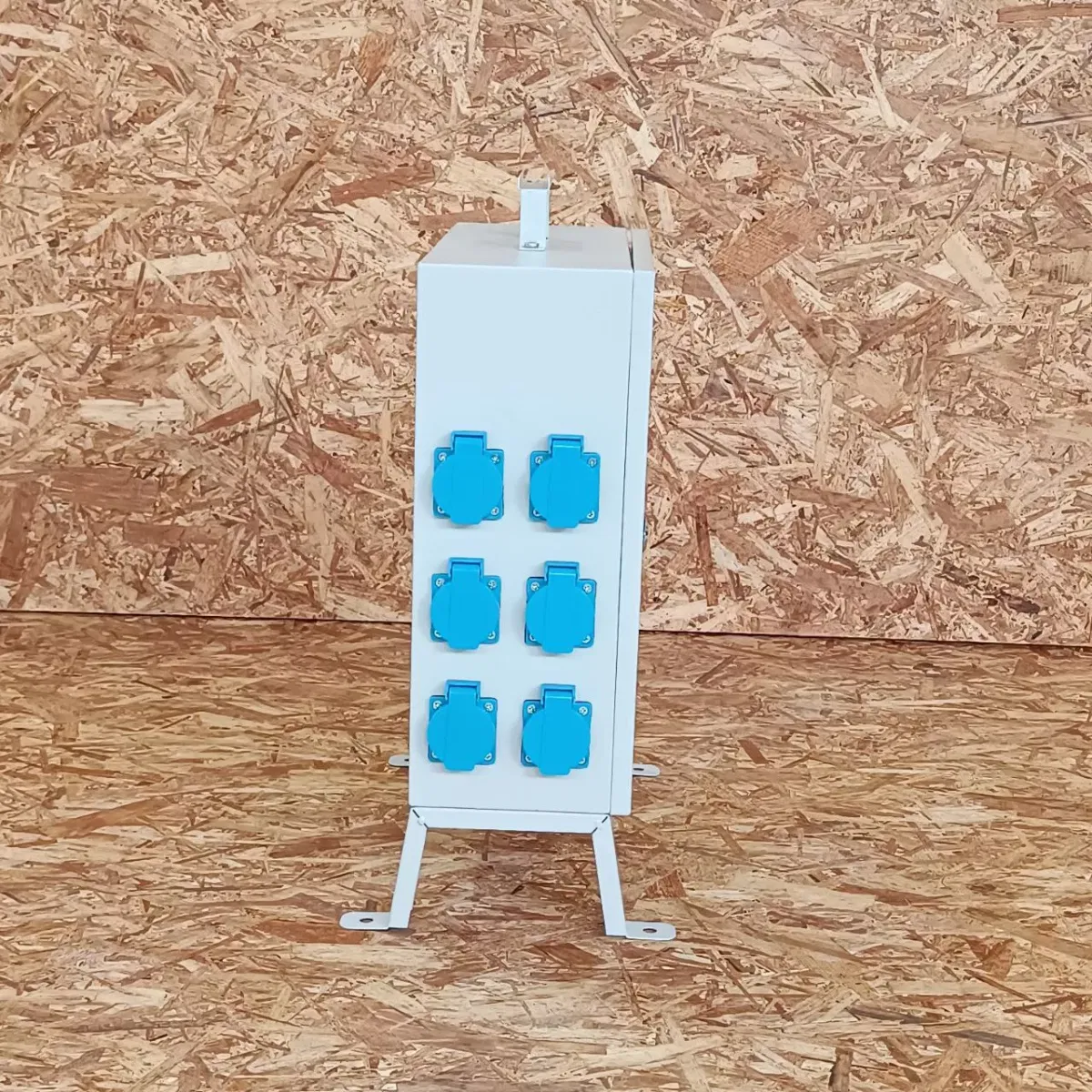

- однофазные линии: шесть однофазных розеток 2P+PE, каждая через автомат 1P 16 А;

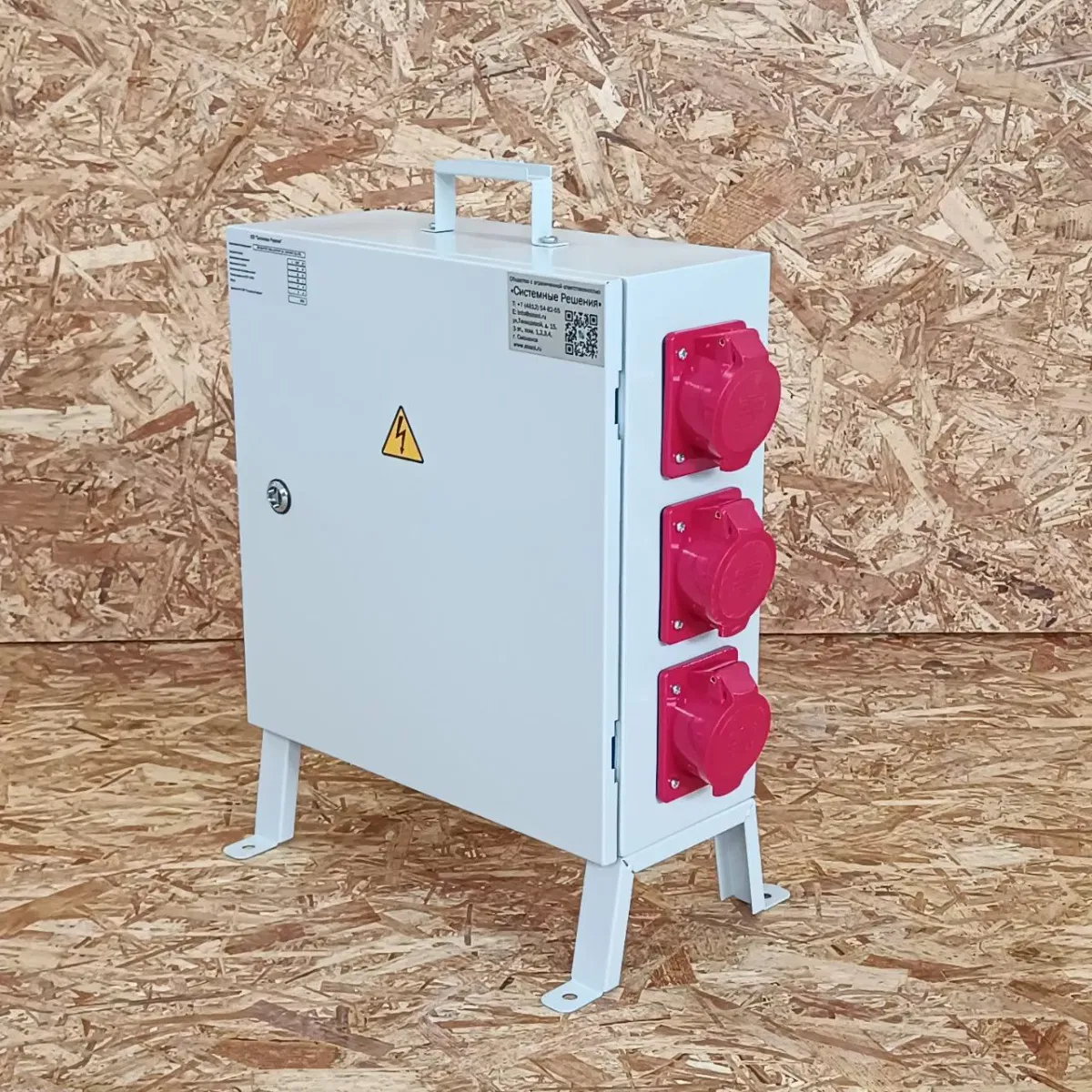

- трёхфазные линии 32 А: автомат 3P 32 А на каждую из розеток 3P+N+PE (3 шт.);
- нулевой и защитный проводники собраны на разных латунных шинах N и PE;
- монтаж внутри — проводом ПуГВнг(А)-LS, концы оконцованы втулочными наконечниками.
Подключение питания
- кабель — пятижильный: три фазы, N и PE. Без жилы PE розетки останутся без защитного проводника;
- сечение жил считают по току 100 А и длине трассы, проверяют потерю напряжения на дальнем конце;
- вводные клеммы ТВ-КВС принимают провод от 6 до 50 мм²; кабель заводят через кабельный ввод корпуса, а не через дверцу;
- N и PE подключают на свои шины и не соединяют внутри щита перемычкой;
- от передвижной электростанции режим нейтрали и заземление выполняют по её инструкции — от этого зависит, как сработает защита от утечки;
- после подключения нажимают «Тест» на УЗО: щит должен обесточиться.
Где и как ставить
- На стройке — у бытовок или на захватке, на ровном сухом основании, вне проезда техники и места складирования. Кабели к машинам не тянут по лужам и через проезд без защиты.
- В жилом доме, офисе или магазине на ремонте — на этаже рядом с зоной работ, запитав от этажного щита или временного ввода.
- На участке в СНТ — после щита учёта, поближе к месту стройки, чтобы короче были удлинители к инструменту.
- На дороге и линейном объекте — рядом с бригадой, с подъездом для машины; при дожде щит накрывают навесом.
- В цехе — у места ремонта или монтажа, вне зоны искр от сварки и резки и не на пути погрузчиков.
Удобство и ограничения в работе
Удобно, что каждая из 9 розеток отключается своим автоматом: замыкание в удлинителе гасит одну линию, остальные работают. Мгновенно автомат 16 А характеристики C срабатывает при 80–160 А, поэтому пуск инструмента он не выбивает.
- Ограничение по току: розетки вместе рассчитаны на больше, чем ввод 100 А, поэтому мощные машины включают по очереди.
- Одно УЗО на щит: при утечке на одной линии гаснут все розетки, и сварщик ждёт, пока найдут неисправный инструмент.
- IP44 — это брызги и капли; струя воды из шланга или скопившийся снег на крышке для корпуса уже лишние.
- Температурный диапазон работы смотрят в паспорте — в характеристиках карточки его нет.
Ошибки при монтаже и эксплуатации
- подключают щит четырёхжильным кабелем без PE и «делают землю» на корпусе куском провода;
- включают УЗО повторно сразу после срабатывания, не отсоединив неисправный инструмент;
- оставляют дверцу открытой и пропускают через неё кабели — корпус перестаёт держать брызги, изоляцию пережимает;
- переставляют щит под напряжением, с подключёнными кабелями;
- ставят щит прямо в снег, воду или грязь, без подставки;
- используют технику с треснувшими вилками и перекрученными кабелями — первым срабатывает УЗО всего щита.
Проверки и обслуживание
- перед каждой сменой — кнопка «Тест» на УЗО и осмотр крышек розеток;
- после переезда на новое место — целостность питающего кабеля и подключение PE;
- по регламенту обслуживания — подтяжка винтовых зажимов ввода: от вибрации и перепадов температуры контакты ослабевают;
- следы нагрева у розетки или вилки — линию выводят из работы до замены.
Когда нужен другой щит
- трёхфазных машин больше, чем розеток: SP02-100604 — тот же ввод 100 А, розетки 6 × 1P 16 А, 4 × 3P 32 А;
- трёхфазных потребителей меньше: SP02-100602 — ввод 100 А, розетки 6 × 1P 16 А, 2 × 3P 32 А;
- нагрузка скромнее: SP02-080403 — ввод 80 А, розетки 4 × 1P 16 А, 3 × 3P 32 А;
- для учёта электроэнергии перед РУСП ставят щит учёта, для постоянного питания здания берут стационарный распределительный щит.
Модификация под объект
Если серийный набор не подходит, при заказе перечислите: ток ввода и чем питается объект; количество однофазных и трёхфазных розеток с токами; нужен ли счётчик, рубильник, отдельные УЗО по группам и их тип; где будет стоять щит и нужен ли корпус IP54 или IP65; как заводится питание — на клеммы или через разъём; сколько щитов и к какому сроку.
Частые вопросы
Как проверить, что УЗО исправно? Нажмите кнопку «Тест» на включённом щите: УЗО должно отключиться сразу. Если не отключилось, щит не используют до ремонта.
Какие вилки нужны к трёхфазным розеткам? Пятиконтактные 3P+N+PE на 32 А. Вилки на 16 А в розетку 32 А не входят, переходники ставить нельзя.
Почему щит выключается при пуске сварочного аппарата? Чаще всего срабатывает УЗО от утечки в кабеле или самом аппарате либо вводной автомат от перегрузки, если сварка включается вместе с другими мощными машинами. Сначала отключите остальную нагрузку и проверьте ток на вводе 100 А.
Можно ли запитать второй щит от трёхфазной розетки этого? Можно, если нагрузка второго щита укладывается в 32 А — столько держит автомат линии. Второй щит при этом делит ввод с остальными розетками первого.
Работает ли щит зимой на улице? Допустимую температуру и климатическое исполнение смотрите в паспорте. В мороз щит ставят под навес, а вилки подключают, сбив лёд с контактов.
Полный текст сертификата
ЕВРАЗИЙСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ
СЕРТИФИКАТ СООТВЕТСТВИЯ
№ ЕАЭС RU C-RU.МЛ10.В.00632/24
Серия RU № 0558712
ОРГАН ПО СЕРТИФИКАЦИИ продукции Общества с ограниченной ответственностью «Эрри-тест», место нахождения (адрес юридического лица): 119071, Россия, город Москва, внутригородская территория (внутригородское муниципальное образование) города федерального значения муниципальный округ Донской, улица Стасовой, дом 4, помещение 2/1, адрес места осуществления деятельности: 143009, Россия, Московская область, городской округ Одинцовский, город Одинцово, бульвар Любы Новоселовой, дом 6А, этаж 4, помещение 25, регистрационный номер аттестата аккредитации: РОСС RU.0001.11МЛ10, дата регистрации аттестата аккредитации: 29.09.2015 года, номер телефона: +74997030100, адрес электронной почты: erri-t@yandex.ru.
ЗАЯВИТЕЛЬ Общество с ограниченной ответственностью «Системные Решения», место нахождения (адрес юридического лица): 214014, Россия, Смоленская область, городской округ город Смоленск, город Смоленск, улица Тенишевой, дом 15, помещения 3, 4, 5, 6, 7, адрес (адреса) места осуществления деятельности: 215750, Россия, Смоленская область, Дорогобужский район, поселок городского типа Верхнеднепровский, улица Советская, здание № 33/2, основной государственный регистрационный номер: 1126952024803, телефон: +74812548255, адрес электронной почты: info@sissol.ru.
ИЗГОТОВИТЕЛЬ Общество с ограниченной ответственностью «Системные Решения», место нахождения (адрес юридического лица): 214014, Россия, Смоленская область, городской округ город Смоленск, город Смоленск, улица Тенишевой, дом 15, помещения 3, 4, 5, 6, 7, адрес (адреса) места осуществления деятельности: 215750, Россия, Смоленская область, Дорогобужский район, поселок городского типа Верхнеднепровский, улица Советская, здание № 33/2.
ПРОДУКЦИЯ Низковольтные комплектные устройства управления электротехническими установками и распределения электрической энергии.
Перечень продукции согласно приложению на 2 листах, номера бланков: 1065306, 1065307.
Продукция изготовлена в соответствии с ТУ 3430-002-10813827-2022 «Комплектные устройства и электроустановки на напряжение до 1000 В. (Общие технические условия). Технические условия».
Серийный выпуск
КОД ТН ВЭД ЕАЭС 8537 10 980 0
СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ ТР ТС 004/2011 «О безопасности низковольтного оборудования»
СЕРТИФИКАТ СООТВЕТСТВИЯ ВЫДАН НА ОСНОВАНИИ протоколов испытаний № 3131 от 08.11.2024 года, № 3132 от 08.11.2024 года, № 3133 от 08.11.2024 года, выданных Испытательной лабораторией «Центр испытаний машин и оборудования» Общества с ограниченной ответственностью «ИЛ 73», уникальный номер записи об аккредитации № RA.RU.21ОМ18; акта анализа состояния производства № 073-10/24 от 29.10.2024 года, выданного органом по сертификации продукции Общества с ограниченной ответственностью «Эрри-тест», уникальный номер записи об аккредитации РОСС RU.0001.11МЛ10, эксперт Соляник Анна Ивановна.
Схема сертификации: 1с.
ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов таможенного союза согласно приложению на 2 листах, номера бланков: 1065306, 1065307. Условия хранения продукции в соответствии с ГОСТ 15150-69. Срок хранения (службы, годности) указан в прилагаемой к продукции эксплуатационной документации. Действие сертификата соответствия распространяется на серийно выпускаемую продукцию, изготовленную с даты изготовления отобранных образцов (проб) продукции, прошедших исследования (испытания) и измерения: с 10.2024 года.
СРОК ДЕЙСТВИЯ С 18.11.2024 ПО 17.11.2029 ВКЛЮЧИТЕЛЬНО
Руководитель (уполномоченное лицо) органа по сертификации — Фетисов Владислав Олегович
Эксперт (эксперт-аудитор) — Обрезкова Елена Николаевна
ПРИЛОЖЕНИЕ к сертификату соответствия № ЕАЭС RU C-RU.МЛ10.В.00632/24, серия RU № 1065306 (лист 1 из 2)
Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования».
ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний»;
ГОСТ IEC 61439-1-2013 «Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования» (за исключением п.9.4);
ГОСТ IEC 61439-2-2015 «Устройства комплектные низковольтные распределения и управления. Часть 2. Устройства распределения и управления электроэнергией».
ПРИЛОЖЕНИЕ к сертификату соответствия № ЕАЭС RU C-RU.МЛ10.В.00632/24, серия RU № 1065307 (лист 2 из 2)
Перечень продукции, на которую распространяется действие сертификата соответствия:
Низковольтные комплектные устройства управления электротехническими установками и распределения электрической энергии, с маркировкой ООО «Системные Решения», типов: ГРЩ, ПВ, ПВС, ПЛ, ПС, УКРМ, ЩУ, ВРУ, внешний ремонтный байпас, ЩСР, ПР, ШРС, ШС, ЩС, АВР, ЩАП, РШНН, РШМН, ШСН, ЩО, ОЩВ, УОЩВ, ЯОУ, ЩАО, ЩО-70, ЩМ, ЩВУ, АСКУЭ, ЩУ, ШУ, ЩУР, ЩК, ЩЭ, УРЭМ, УЭРВ, УЭРН, УЭРК, ЩРЭ, ШР, ЩР; Шкафы управления и автоматики: ЩА, ЩМ, ЩМС, УД, КШ, Я5000, РУСМ, ШУН, ШУВ, ЩВ, ШЭО, ЩП, ЩПК, ШПЧ, ЩНО, ЩИТП (щит индивидуального тепло пункта), ШМС (шкаф магистральных линий связи), ЯКМ (ящик кабельный модульный), ОВЩ, ШУ, ЩУЭ, ЩЗЭ (щит зарядки электромобилей), ЩРЗЭ (щит распределительный для зарядки электромобилей); Щиты, шкафы и коробки, предназначенные для уравнивания потенциалов: КК, ГЗШ, КУП, ШДУП, ОПВ (шкаф/щит защиты от перенапряжения).
