Распределительное устройство строительной площадки System Power SP02-100602 принимает питание на вводе 100 А и раздаёт его на 8 точек подключения: шесть однофазных розеток 16 А и две трёхфазные 32 А.

Применение на стройплощадке

Однофазная группа из шести розеток 16 А нужна для инструмента, удлинителей и освещения рабочих зон. На щите 100 А две трёхфазные розетки 32 А: к ним подключают компрессор, сварку, прогревочное или насосное оборудование. Для щита с вводом 100 А важно, чтобы пусковые и рабочие токи одновременно включённых машин укладывались в этот номинал.

Состав и параметры

Вводной аппарат — автоматический выключатель дифференциального тока, 100 А

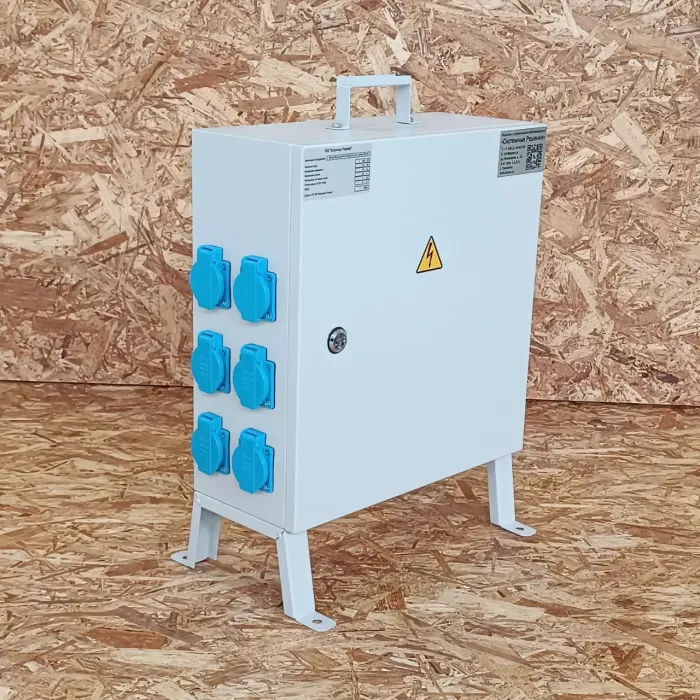

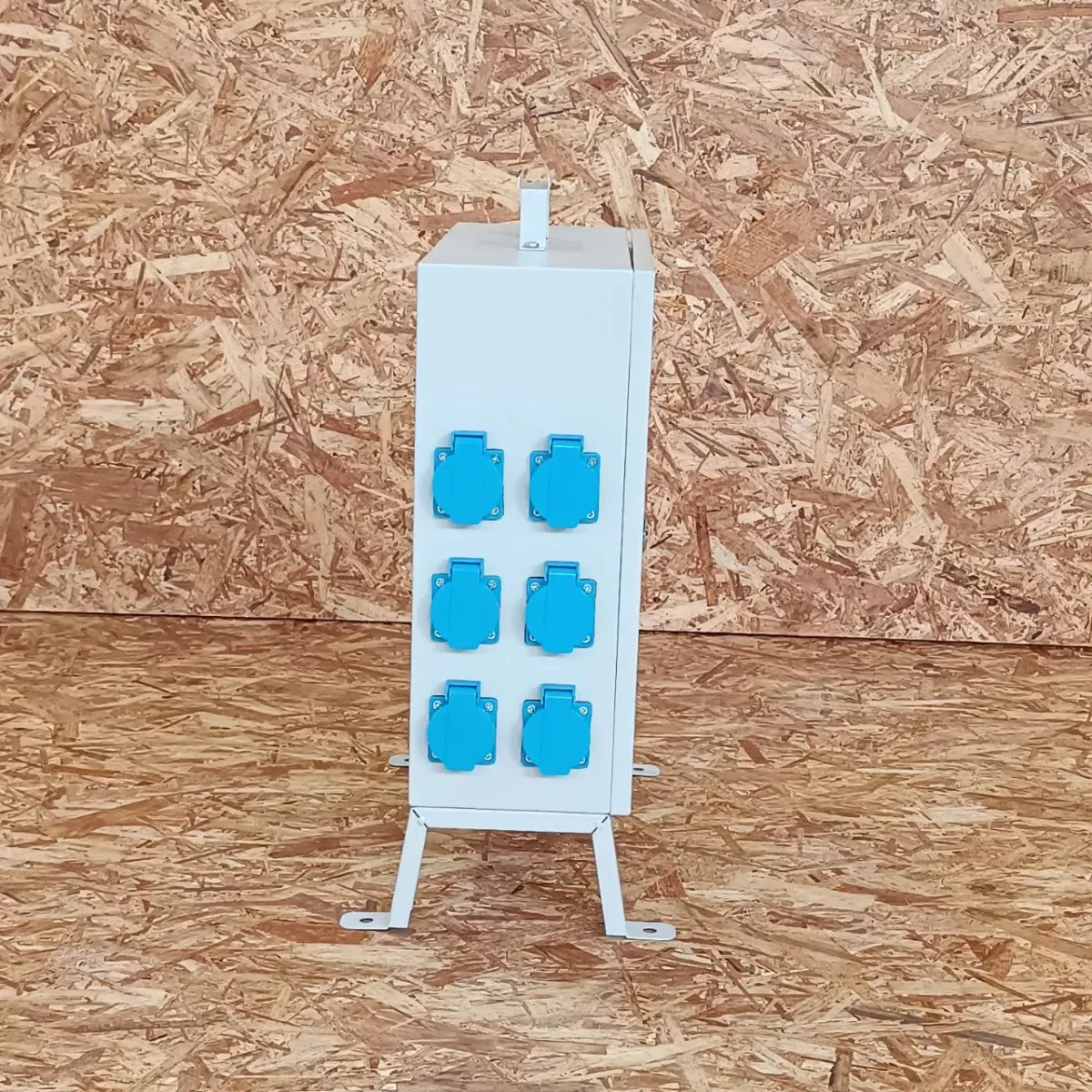

Однофазные розетки 1P+N+PE, 16 А — 6 шт.
Трёхфазные розетки 3P+N+PE, 32 А — 2 шт.
Всего точек подключения — 8
Номинальное напряжение — 230/400 В
Степень защиты корпуса — IP44
Корпус — листовая сталь, цвет белый
Габариты (В×Ш×Г) — 570×460×260 мм

Защита

Питание всех розеток проходит через вводной автоматический выключатель дифференциального тока на 100 А, который реагирует на сверхток и утечку.

Исполнение

IP44 — степень защиты, достаточная для размещения щита на этаже строящегося здания или на открытой площадке под навесом. По исполнению это переносной распределительный узел для временных схем электроснабжения.

Другие модели серии SP02

Тот же набор розеток с вводом 80 А (меньше запас по току) — SP02-080602
На одну трёхфазную розетку 32 А больше при том же вводе 100 А — SP02-100603

Выключатель дифференциального тока (RCCB/ВДТ/УЗО) да

Высота 570 мм

Главный выключатель Автоматический выключатель дифференциального тока

Глубина 260 мм

Количество однополюсных розеток (1Р+N+РЕ 16А) 6

Количество трехполюсных розеток (3Р+N+РЕ 32А) 2

Материал Сталь

Материал корпуса Листовая сталь

Модель/исполнение Переносной распределительный узел

Номинальное напряжение 230/400 В

Номинальный ток 100 А

Степень защиты (IP) IP44

Цвет Белый

Ширина 460 мм

Сертификат соответствия ЕАЭС RU C-RU.МЛ10.В.00632/24 (PDF) 1 МБ

Полный текст сертификата

ЕВРАЗИЙСКИЙ ЭКОНОМИЧЕСКИЙ СОЮЗ

СЕРТИФИКАТ СООТВЕТСТВИЯ

№ ЕАЭС RU C-RU.МЛ10.В.00632/24

Серия RU № 0558712

ОРГАН ПО СЕРТИФИКАЦИИ продукции Общества с ограниченной ответственностью «Эрри-тест», место нахождения (адрес юридического лица): 119071, Россия, город Москва, внутригородская территория (внутригородское муниципальное образование) города федерального значения муниципальный округ Донской, улица Стасовой, дом 4, помещение 2/1, адрес места осуществления деятельности: 143009, Россия, Московская область, городской округ Одинцовский, город Одинцово, бульвар Любы Новоселовой, дом 6А, этаж 4, помещение 25, регистрационный номер аттестата аккредитации: РОСС RU.0001.11МЛ10, дата регистрации аттестата аккредитации: 29.09.2015 года, номер телефона: +74997030100, адрес электронной почты: erri-t@yandex.ru.

ЗАЯВИТЕЛЬ Общество с ограниченной ответственностью «Системные Решения», место нахождения (адрес юридического лица): 214014, Россия, Смоленская область, городской округ город Смоленск, город Смоленск, улица Тенишевой, дом 15, помещения 3, 4, 5, 6, 7, адрес (адреса) места осуществления деятельности: 215750, Россия, Смоленская область, Дорогобужский район, поселок городского типа Верхнеднепровский, улица Советская, здание № 33/2, основной государственный регистрационный номер: 1126952024803, телефон: +74812548255, адрес электронной почты: info@sissol.ru.

ИЗГОТОВИТЕЛЬ Общество с ограниченной ответственностью «Системные Решения», место нахождения (адрес юридического лица): 214014, Россия, Смоленская область, городской округ город Смоленск, город Смоленск, улица Тенишевой, дом 15, помещения 3, 4, 5, 6, 7, адрес (адреса) места осуществления деятельности: 215750, Россия, Смоленская область, Дорогобужский район, поселок городского типа Верхнеднепровский, улица Советская, здание № 33/2.

ПРОДУКЦИЯ Низковольтные комплектные устройства управления электротехническими установками и распределения электрической энергии.

Перечень продукции согласно приложению на 2 листах, номера бланков: 1065306, 1065307.

Продукция изготовлена в соответствии с ТУ 3430-002-10813827-2022 «Комплектные устройства и электроустановки на напряжение до 1000 В. (Общие технические условия). Технические условия».

Серийный выпуск

КОД ТН ВЭД ЕАЭС 8537 10 980 0

СООТВЕТСТВУЕТ ТРЕБОВАНИЯМ ТР ТС 004/2011 «О безопасности низковольтного оборудования»

СЕРТИФИКАТ СООТВЕТСТВИЯ ВЫДАН НА ОСНОВАНИИ протоколов испытаний № 3131 от 08.11.2024 года, № 3132 от 08.11.2024 года, № 3133 от 08.11.2024 года, выданных Испытательной лабораторией «Центр испытаний машин и оборудования» Общества с ограниченной ответственностью «ИЛ 73», уникальный номер записи об аккредитации № RA.RU.21ОМ18; акта анализа состояния производства № 073-10/24 от 29.10.2024 года, выданного органом по сертификации продукции Общества с ограниченной ответственностью «Эрри-тест», уникальный номер записи об аккредитации РОСС RU.0001.11МЛ10, эксперт Соляник Анна Ивановна.

Схема сертификации: 1с.

ДОПОЛНИТЕЛЬНАЯ ИНФОРМАЦИЯ Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов таможенного союза согласно приложению на 2 листах, номера бланков: 1065306, 1065307. Условия хранения продукции в соответствии с ГОСТ 15150-69. Срок хранения (службы, годности) указан в прилагаемой к продукции эксплуатационной документации. Действие сертификата соответствия распространяется на серийно выпускаемую продукцию, изготовленную с даты изготовления отобранных образцов (проб) продукции, прошедших исследования (испытания) и измерения: с 10.2024 года.

СРОК ДЕЙСТВИЯ С 18.11.2024 ПО 17.11.2029 ВКЛЮЧИТЕЛЬНО

Руководитель (уполномоченное лицо) органа по сертификации — Фетисов Владислав Олегович

Эксперт (эксперт-аудитор) — Обрезкова Елена Николаевна

ПРИЛОЖЕНИЕ к сертификату соответствия № ЕАЭС RU C-RU.МЛ10.В.00632/24, серия RU № 1065306 (лист 1 из 2)

Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технических регламентов таможенного союза: ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ГОСТ Р 51321.1-2007 (МЭК 60439-1:2004) «Устройства комплектные низковольтные распределения и управления. Часть 1. Устройства, испытанные полностью или частично. Общие технические требования и методы испытаний»;

ГОСТ IEC 61439-1-2013 «Устройства комплектные низковольтные распределения и управления. Часть 1. Общие требования» (за исключением п.9.4);

ГОСТ IEC 61439-2-2015 «Устройства комплектные низковольтные распределения и управления. Часть 2. Устройства распределения и управления электроэнергией».

ПРИЛОЖЕНИЕ к сертификату соответствия № ЕАЭС RU C-RU.МЛ10.В.00632/24, серия RU № 1065307 (лист 2 из 2)

Перечень продукции, на которую распространяется действие сертификата соответствия:

Низковольтные комплектные устройства управления электротехническими установками и распределения электрической энергии, с маркировкой ООО «Системные Решения», типов: ГРЩ, ПВ, ПВС, ПЛ, ПС, УКРМ, ЩУ, ВРУ, внешний ремонтный байпас, ЩСР, ПР, ШРС, ШС, ЩС, АВР, ЩАП, РШНН, РШМН, ШСН, ЩО, ОЩВ, УОЩВ, ЯОУ, ЩАО, ЩО-70, ЩМ, ЩВУ, АСКУЭ, ЩУ, ШУ, ЩУР, ЩК, ЩЭ, УРЭМ, УЭРВ, УЭРН, УЭРК, ЩРЭ, ШР, ЩР; Шкафы управления и автоматики: ЩА, ЩМ, ЩМС, УД, КШ, Я5000, РУСМ, ШУН, ШУВ, ЩВ, ШЭО, ЩП, ЩПК, ШПЧ, ЩНО, ЩИТП (щит индивидуального тепло пункта), ШМС (шкаф магистральных линий связи), ЯКМ (ящик кабельный модульный), ОВЩ, ШУ, ЩУЭ, ЩЗЭ (щит зарядки электромобилей), ЩРЗЭ (щит распределительный для зарядки электромобилей); Щиты, шкафы и коробки, предназначенные для уравнивания потенциалов: КК, ГЗШ, КУП, ШДУП, ОПВ (шкаф/щит защиты от перенапряжения).
