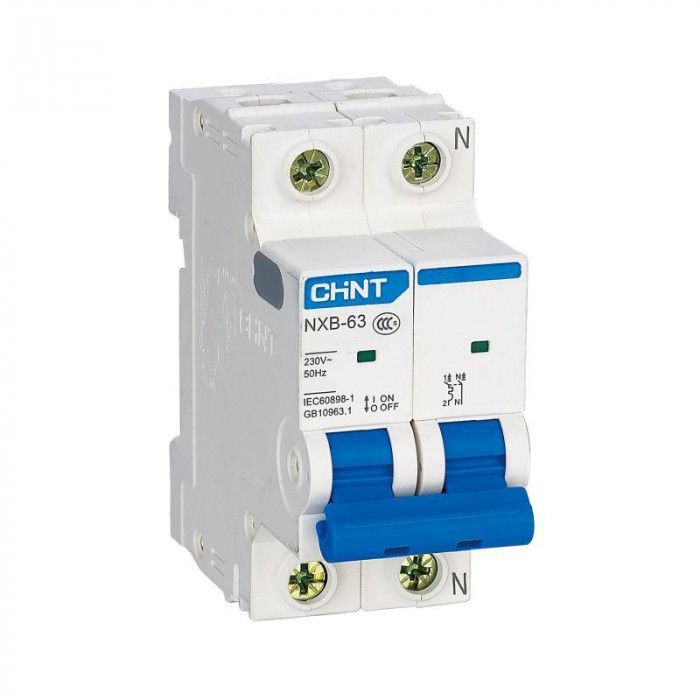

Модульные автоматические выключатели серии NXB-63 предназначены для применения в сетях переменного тока напряжением 220/400 В частотой 50/60 Гц с номинальным током до 63 А для нечастых включений и отключений нагрузок, а также защиты от перегрузки и короткого замыкания в электроустановках жилых, общественных и промышленных зданий. Применимы в бытовых и аналогичных электроустановках, с доступом не обученного специально персонала.
Основные характеристики:
Номинальный ток – от 1 А до 63 А
Исполнение по числу полюсов – 1P; 1P+N; 2P; 3P; 3P+N; 4P
Тип характеристики мгновенного срабатывания – B, C, D
Предельная отключающая способность – 6000 А; 10000 А (2P, АС230В)
Рабочая отключающая способность – 6000 А; 7500 А (2P, АС230В)
Механическая износостойкость – 20000 циклов В/О
Электрическая износостойкость – 10000 циклов В/О
Категория применения – A
Класс токоограничения – 3
Степень загрязнения – 2
Степень защиты – IP20
Ширина полюса – 18 мм
Монтаж – на симметричную DIN-рейку 35 мм
Подключение – кабелем, шины типа PIN и FORK
Сигнализация – окошко индикации положения главных контактов
Автоматические выключатели серии NXB-63 дополнительно могут оснащаться следующими устройствами:
- вспомогательный контакт состояния AX-X1;
- сигнальный контакт аварийного срабатывания AL-X1;
- независимый расцепитель SHT-X1 или расцепитель минимального/максимального напряжения (OUVT-X1; UVT-X1; OVT-X1).
ETIM - 23
N - Номинальное импульсное выдерживаемое напряжение Uimp
4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
6
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
6
Глубина установочная (встраив.)
77.8
Количество защищенных полюсов
2
Модульная ширина (общ. кол-во модульных расстояний)
