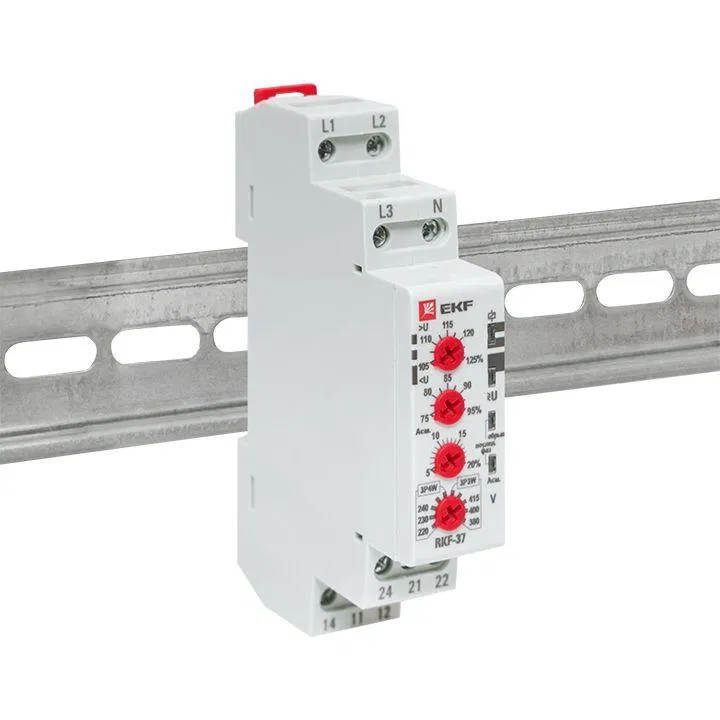

Реле контроля фаз RKF является механическими коммутационным аппаратом, который предназначается для контроля уровня напряжения в трехфазных сетях переменного тока и защитного отключения нагрузки в случае падения или повышения напряжения электрической сети сверх допустимого значения, а также в случае обрыва фазы, неверной последовательности фаз и асимметрии. Данные реле отличаются компактными размерами и универсальностью применения в трех- и четырехпроводных схемах. Реле контролирует следующие параметры: отсутствие фаз, падение напряжения, повышение напряжения, асимметрия напряжения с выдержкой времени срабатывания, чередование фаз.
Высота
75 мм
Глубина
65 мм
Диапазон измерения напряжения 1 по
380 В
Диапазон измерения напряжения 2 по
500 В
Диапазон измерения напряжения по
520 В
Диапазон напряжения
520
Длина/высота
75
Количество нормально замкнутых (НЗ, NC, р) контактов
0
Количество нормально разомкнутых (НО, NO, з) контактов
0
Количество переключающих (перекидных) контактов
2
Контроль макс. напряжения
Да
Контроль макс. напряжения при постоян. токе
Нет
Контроль макс. однофазного напряжения
нет
Контроль макс. трехфазного напряжения
да
Контроль мин. напряжения
Да
Контроль мин. напряжения при постоян. токе
Нет
Контроль мин. однофазного напряжения
нет
Контроль мин. трехфазного напряжения
да
Контроль обрыва фаз
Да
Контроль перекоса фаз
Да
Контроль чередования фаз
Да
Макс. задержка на включение
.5
Макс. задержка на отключение
10 с
Мин. задержка на включение
.5
Мин. задержка на отключение
.5 с
Минимальное регулируемое время задержки срабатывания без выдержки
0,5 с
Номин. напряжение питания цепи управления Us AC 50 Гц
540
Номин. напряжение питания цепи управления Us AC 60 Гц
266...540
Номин. напряжение питания цепи управления Us постоян. тока DC
0
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
540 В
Номинальное напряжение питания цепи управления Us постоянного тока DC по
0 В
Пороговое напряжение срабатывания по
500 В
Со съемными клеммами
Нет
Тип измеряемого напряжения
ac (перемен.)
Тип напряжения управления
Переменный ток (AC)
Тип подключения
Винтовое соединение
Уровень напряжения при срабатывании
300...500
Функция гистерезиса для напряжения при постоян. токе
Нет
Функция гистерезиса для однофазного напряжения
нет
Функция гистерезиса для трехфазного напряжения
да
Ширина
18 мм
