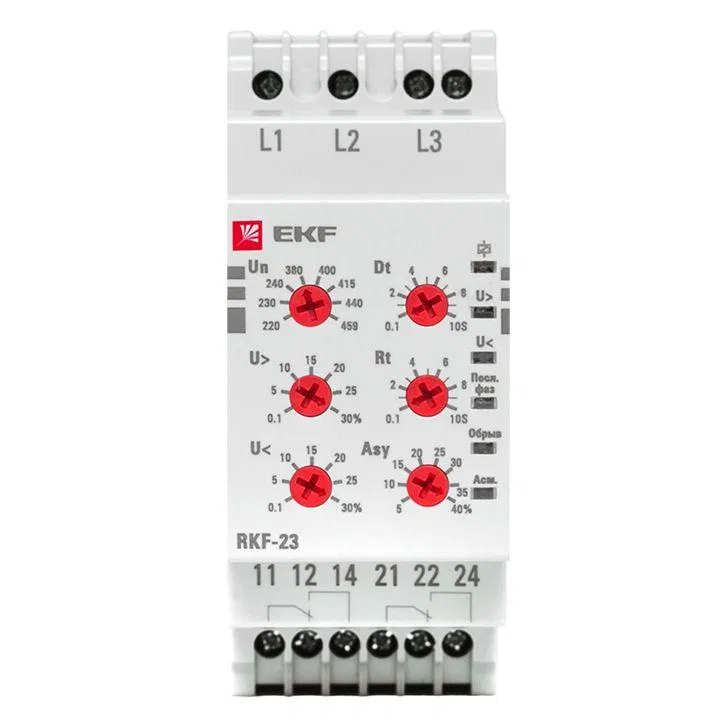

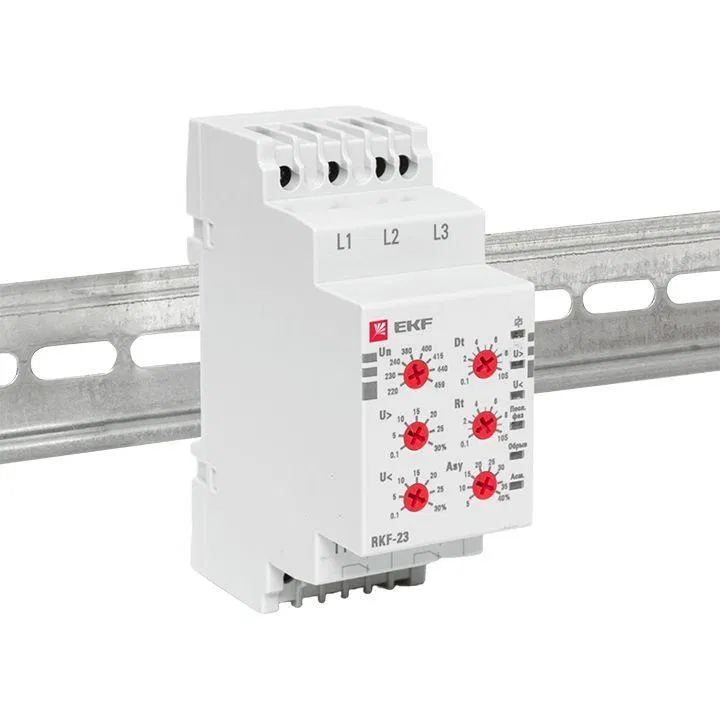

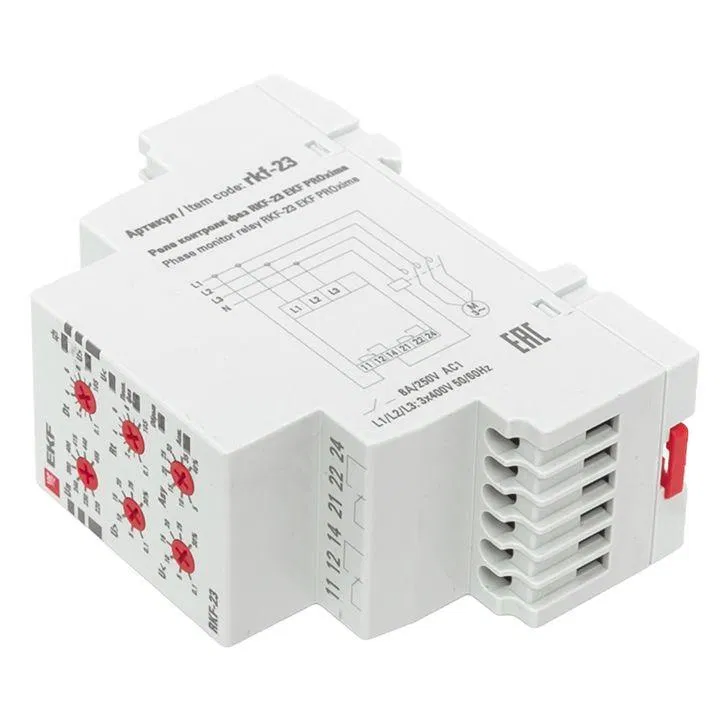

Многофункциональное реле контроля фаз RKF-23 EKF является устройством, созданным на базе микроконтроллера. Реле применяется в системах автоматизации и предназначено для высокоточного контроля качества питания трехфазной сети. 230/400 вольт переменного тока Реле контролирует следующие параметры:
• отсутствие фаз;
• падение напряжения;
• повышение напряжения;
• асимметрия напряжения с выдержкой времени срабатывания ;
• чередование фаз.
Реле позволяет регулировать как время по аварии, так и время включение в диапазоне от 0,1 до 10 секунд.
Высота
90 мм
Глубина
65 мм
Диапазон измерения напряжения 1 по
370 В
Диапазон измерения напряжения 2 по
495 В
Диапазон измерения напряжения по
597 В
Диапазон напряжения
597
Длина/высота
90
Количество нормально замкнутых (НЗ, NC, р) контактов
0
Количество нормально разомкнутых (НО, NO, з) контактов
0
Количество переключающих (перекидных) контактов
2
Контроль макс. напряжения
Да
Контроль макс. напряжения при постоян. токе
Нет
Контроль макс. однофазного напряжения
нет
Контроль макс. трехфазного напряжения
да
Контроль мин. напряжения
Да
Контроль мин. напряжения при постоян. токе
Нет
Контроль мин. однофазного напряжения
нет
Контроль мин. трехфазного напряжения
да
Контроль обрыва фаз
Да
Контроль перекоса фаз
Да
Контроль чередования фаз
Да
Макс. задержка на включение
10
Макс. задержка на отключение
10 с
Мин. задержка на включение
.1
Мин. задержка на отключение
.1 с
Минимальное регулируемое время задержки срабатывания без выдержки
0,1 с
Номин. напряжение питания цепи управления Us AC 50 Гц
600
Номин. напряжение питания цепи управления Us AC 60 Гц
100...600
Номинальное напряжение питания цепи управления Us перемен. тока АС при 50 Гц по
600 В
Пороговое напряжение срабатывания по
495 В
Со съемными клеммами
Нет
Тип измеряемого напряжения
ac (перемен.)
Тип напряжения управления
Переменный ток (AC)
Тип подключения
Винтовое соединение
Уровень напряжения при срабатывании
225...495
Функция гистерезиса для напряжения при постоян. токе
Нет
Функция гистерезиса для однофазного напряжения
нет
Функция гистерезиса для трехфазного напряжения
да
Ширина
35 мм
