Назначение: Включения/отключения нагрузки (с видимым разрывом). Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Применение: ППВР заложены в проектах множества типовых сборок, из которых самыми распространенными являются шкафы низкого напряжения (ШНН).

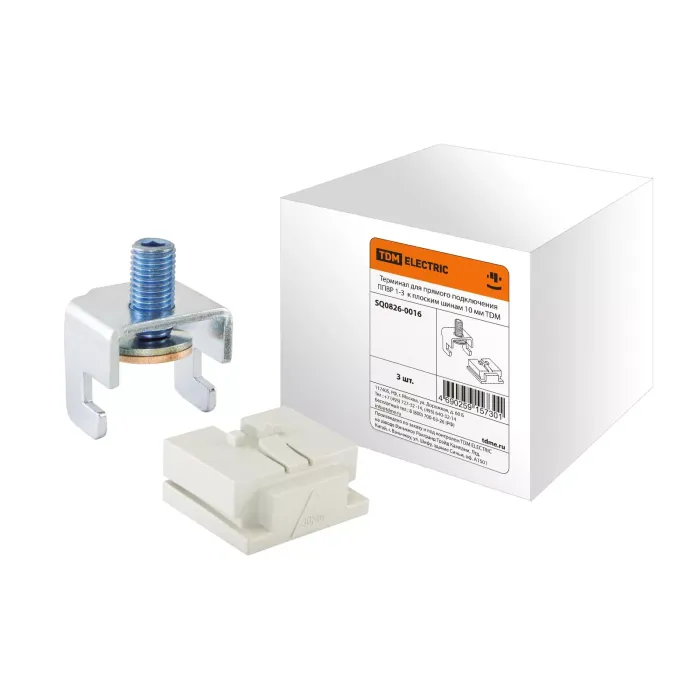

Преимущества: Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели. Устройство обеспечивает надежное разъединение цепи под напряжением с одновременной или пофазной коммутацией всех полюсов. Возможность крепления ППВР как непосредственно на шины стандартным способом (при помощи болтов), так и при помощи терминала для шин (арт. SQ0726-0016) Крепление на систему шин с распространенными межшинными расстояниями в 100 мм (для ППВР 00) и 185 мм (для ППВР 1, ППВР 2, ППВР 3).
Конструкция: Трехполюсного основания, оснащенного шинами для подключения и зажимами для плавких вставок; Корпуса с блоками под плавкие вставки, при помощи ручек осуществляющих пофазное либо трехфазное отключение нагрузки. При трехфазном отключении применяется специальная рычажная конструкция, соединяющая блоки в единую конструкцию. Нижнего защитного экрана контактов.
Материалы: Предотвращает ее окисление в процессе эксплуатации Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
Упаковка: ППВР 00/100-6 3П 160A по 8 шт. ППВР 1/185-6 3П 250A по 2 шт. ППВР 1/185-1 3П 250A по 2 шт. ППВР 2/185-6 3П 400A по 2 шт. ППВР 2/185-1 3П 400A по 2 шт. ППВР 3/185-6 3П 630A по 2 шт. ППВР 3/185-1 3П 630A по 2 шт.
| ETIM | |
| Для провода круглого сечения | Да |
| Для провода плоской формы | Нет |
| Для провода сегметного сечения | Нет |
| Подходит для: | Плоская шина |
| Толщина шины (шинопровода) | 10 |
| Ширина шинопровода | 10 |
Нет отзывов о данном товаре.
