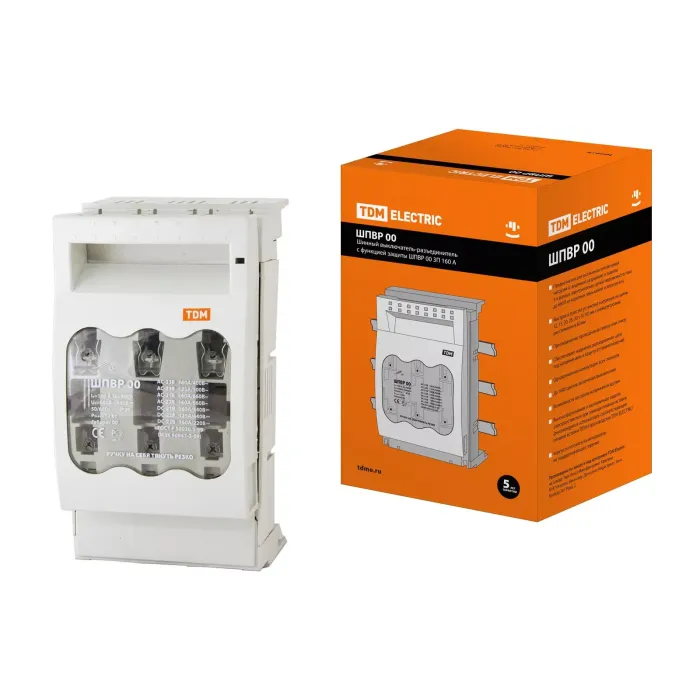

Назначение: Включения/отключения нагрузки (с видимым разрывом). Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок.
Применение: Шкафы компенсации реактивной мощности с шинной системой Вводно-распределительные устройства (ВРУ). Шкафы и ящики управления. Оборудование трансформаторных подстанций.
Преимущества: Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели. Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3. При помощи клемм подключения. Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника.
Конструкция: трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).
Материалы: Контактная группа ШПВР выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации. Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).
Упаковка: Руководство по эксплуатации. Паспорт ШПВР 00 3П 160A по 12 шт. ШПВР 1 3П 250A по 4 шт. ШПВР 2 3П 400A по 3 шт. ШПВР 3 3П 630A по 2 шт.
| ETIM | |
| Возможность расширения | нет |
| Высота | 243 |
| Глубина | 128,5 |
| Защита | ножевой предохранитель |
| Количество групп | 3 |
| Количество полюсов | 3 |
| Материал корпуса | пластик |
| Номин. (расчетное) напряжение | 690...0 |
| Номин. ток | 160 |
| Одновременное отключение нейтрали (N) | нет |
| Размещение на направляющих | сверху |
| С прозрачн. (светопрониц.) крышкой | да |
| Степень защиты (IP) | ip20 |
| Ширина | 184 |
