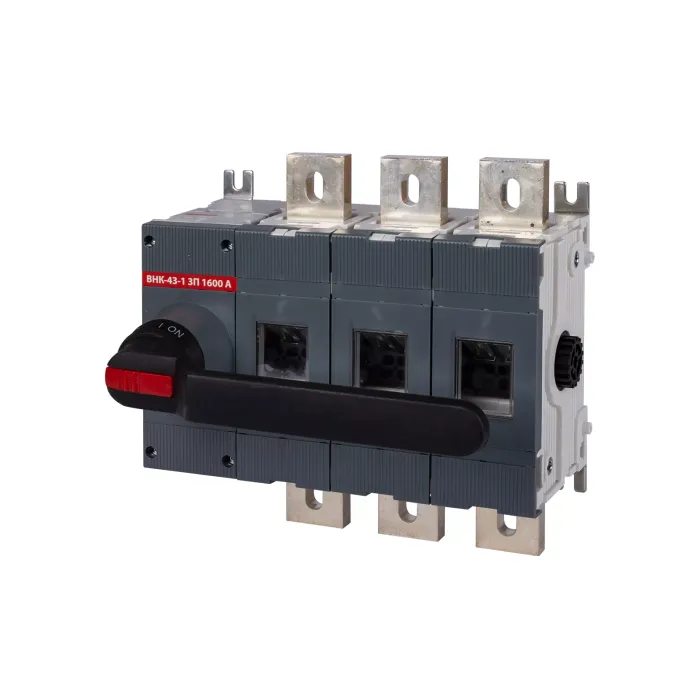

Рубильник ВНК-43-1 3П 1600А с установленной фронтальной ручкой управления TDM
Назначение: Могут быть использованы в качестве главных и аварийных выключателей. Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Применение: Промышленные, коммерческие и бытовые объекты недвижимости Жилые помещения (дома, квартиры и т.д.). Инфраструктурные объекты (больницы, школы и т.д.).
Преимущества: Исполнения c выносной и установленной фронтальной рукояткой. Этим обеспечивается мгновенное и одновременное замыкание контактов всех полюсов. Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений. На фронтальной части полюсного блока имеется прозрачная крышка, позволяющая наблюдать за положением контактов.
Материалы: Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.
Упаковка: - Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Болт для крепления рукоятки с гровером и шайбой – 2 шт. - Переходник 185 мм – 1 шт. - Выносная рукоятка управления – 1 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт. - Рубильник – 1 шт. - Болт с гровером и шайбой – 6 шт. - Упаковка - коробка – 1 шт. - Руководство по эксплуатации. Паспорт – 1 шт.
| ETIM | |
| N - Номинальный постоянный ток при AC-23, 400 В | 1 600 |
| Rated permanent current at AC-21, 400 V (*) | 1 600 |
| Switching power at 400 V (*) | 500 |
| Version as reversing switch (*) | нет |
| Высота корпуса | 206 |
| Глубина | 140 |
| Глубина корпуса | 135,5 |
| Количество вспомогат. нормально разомкнутых (НО) контактов | 3 |
| Количество выключателей/переключателей | 1 |
| Количество полюсов | 3 |
| Конструкция прибора | встраив. устройство с втычным подключением |
| Макс. допустимое раб. напряжение Ue AC | 690 |
| Моторный привод встроенный | нет |
| Моторный привод опционально | нет |
| Номин. кратковременно выдерживаемый ток Icw | 50 |
| Номин. напряжение изоляции Ui | 1 000 |
| Номин. продолжительный ток Iu | 1 600 |
| Номин. раб. напряжение | 375...400 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В | 800 |
| Подходит для монтажа на передней стенке, 4 отверстия | да |
| Подходит для монтажа на шину | нет |
| Подходит для напольного монтажа | нет |
| Подходит для промежуточного монтажа | да |
| Подходит для установки в распределит. щит | да |
| Подходит для фронтал. монтажа в центре | да |
| Подходит для фронтал. монтажа через 4 отверстия | да |
| Пригоден в качестве главного выключателя | да |
| Пригоден в качестве предохранительного выключателя | нет |
| Пригоден в качестве сервисного выключателя | да |
| Пригоден в качестве устройства аварийной остановки | да |
| Расцепитель напряжения опционально | нет |
| С блокировкой/запираемый (-ая) | да |
| С защитой от ошибочных действий | нет |
| С осью-переходником | нет |
| Степень защиты (IP), передняя сторона | ip30 |
| Степень защиты (NEMA) | 1 |
| Тип изделия/компонента | выключатель-разъединитель нагрузки |
| Тип подключения силовой электрич. цепи | болтовое соединение |
| Тип элемента управления | рукоятка поворот. удлинённая (широкий хват) |
| Условный номин. ток короткого замыкания Iq | 100 |
| Цвет управляющего элемента | черный |
| Ширина | 320 |
| Ширина корпуса | 334,5 |
