Назначение: Могут быть использованы в качестве главных и аварийных выключателей. Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.
Применение: Жилые помещения (дома, квартиры и т.д.). Инфраструктурные объекты (больницы, школы и т.д.). Промышленные, коммерческие и бытовые объекты недвижимости
Преимущества: Специальная форма корпуса для дополнительного охлаждения контактной группы. Технологическое окошко для наблюдения за положения ножевых контактов. Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК
Материалы: Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.

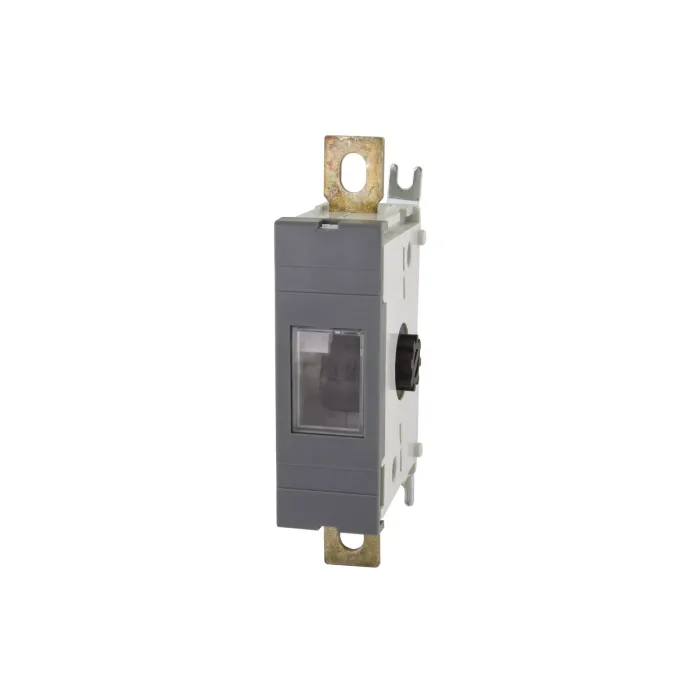

Комплектация: Дополнительный силовой полюс для рубильника ВНК Соединительные шпильки – 2 шт. Индивидуальная упаковка – стикер со штрихкодом. Руководство по эксплуатации. Паспорт – 1 шт.
Упаковка: ВНК-35 по 40 шт. ВНК-37 по 20 шт. ВНК-39 по 8 шт.
| ETIM | |
| 19-дюйм. (482,6 мм) клавиатура | - |
| Ввод для трубы | Нет |
| Возможность расширения | Нет |
| Вспомогат. контакты, расширяемые | - |
| Встроенный резервный предохранитель | - |
| Вторичное подключение | - |
| Вторичный номин. ток | - |
| Высота | 185 |
| Высота (на мин. возможной высоте установки) | - |
| Высота базы | - |
| Высота в поперечном сечении | - |
| Гибкий (-ая) | - |
| Глубина | 83 |
| Глубина установочная (встраив.) | 83 |
| Диаметр отверстия | - |
| Диаметр штыря | - |
| Длина | 185 |
| Для провода круглого сечения | Нет |
| Для провода плоской формы | - |
| Для провода сегметного сечения | - |
| Запираемый (-ая) | - |
| Защелкивающ-ся | Нет |
| Защита контактов (безопасное прикосновение) | Да |
| Измерительная система | - |
| Изолированн. | Нет |
| Калиброванный | - |
| Катушка для включения | - |
| Катушка для отлючения | - |
| Класс негорючести изоляц. материала согл. UL94 | V0 |
| Класс точности | - |
| Количество DIN-реек | - |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | - |
| Количество вспомогат. нормально разомкнутых (НО) контактов | - |
| Количество вспомогат. переключающих контактов | - |
| Количество модулей (модульных расстояний) на одну DIN-рейку | - |
| Количество нормально замкнутых (НЗ, NC, р) контактов | - |
| Количество нормально разомкнутых (НО, NO, з) контактов | 1 |
| Количество первичных входов | - |
| Количество переключающих (перекидных) контактов | - |
| Количество перемык. зажимов | - |
| Количество полюсов | 1 |
| Количество соединений > 25 мм | - |
| Количество соединений < 6 мм | - |
| Количество соединений 10 мм | - |
| Количество соединений 16 мм | - |
| Количество соединений 25 мм | - |
| Количество фаз | 1 |
| Компактная версия выключателя-разъединителя | - |
| Конструктивный размер (габарит) | - |
| Конструкция прибора | - |
| Контактный вкладыш без контактов | Нет |
| Конфигурация системы | - |
| Луженый | - |
| Макс. длительное напряжение перемен. тока АС | - |
| Макс. допустимое раб. напряжение Ue | 690 |
| Макс. допустимое раб. напряжение Ue AC | - |
| Макс. допустимый ток Ie | 400 |
| Макс. количество замков | - |
| Макс. номин. ток | 400 |
| Макс. отклонение стрелки прибора | - |
| Макс. поперечное сечение проводника | 240 |
| Макс. сечение гибкого проводника (тонкопроволочного) | - |
| Макс. сечение жесткого проводника (одно-/многопроволочного) | - |
| Макс. толщина шины | 4 |
| Материал контакта | Медь |
| Материал контактного вкладыша | Прочее |
| Материал контактного вкладыша | Пластик |
| Материал контактной поверхности | Необработанная |
| Материал корпуса | Пластик |
| Модульная ширина (общ. кол-во модульных расстояний) | 45 |
| Модульное исполнение | Да |
| Монтаж на шине | - |
| Монтажная плата | Нет |
| Моторный привод встроенный | - |
| Моторный привод опционально | - |
| Набор индикаторов | Нет |
| Номер цвета RAL | 7 022 |
| Номин. (расчетное) напряжение | 690...690 |
| Номин. конечное значение шкалы | - |
| Номин. напряжение перемен. тока (AC) | - |
| Номин. напряжение питания цепи управления Us AC 50 Гц | -...0 |
| Номин. напряжение питания цепи управления Us AC 60 Гц | -...0 |
| Номин. напряжение питания цепи управления Us постоян. тока DC | -...0 |
| Номин. продолжительный ток Iu | 690 |
| Номин. раб. ток Ie при AC-15, 230 В | 400 |
| Номин. сброс импульсного тока (8/20) | - |
| Номин. ток | 400 |
| Номин. ток In | 400 |
| Обоймы для крепления реек | Нет (без) |
| Общ. количество соединений | - |
| Отключающая способность при коротком замыкании (Icw) | 15 |
| Первичный номин. ток | - |
| Перфорированный (-ая) | - |
| Пломбируемый (-ая) | Нет |
| Поворотный механизм | - |
| Подсветка шкалы | - |
| Подходит для аварийной остановки | Нет |
| Подходит для аппаратов с вспомогат. выключателем (доп. контактом) | Нет |
| Подходит для выключателя-разъединителя | Да |
| Подходит для выключателя-разъединителя | Да |
| Подходит для защитного выключателя двигателя | - |
| Подходит для кабеля диаметром: | -...0 |
| Подходит для количества подключаемых устройств | - |
| Подходит для количества полюсов | 1 |
| Подходит для молниезащиты | Нет |
| Подходит для напольного монтажа | - |
| Подходит для применения вне помещений | Нет |
| Подходит для промежуточного монтажа | - |
| Подходит для реле перегрузки | - |
| Подходит для сборок (наборн.) | - |
| Подходит для силового выключателя | Да |
| Подходит для установки в распределит. щит | - |
| Подходит для устройств с N-шиной | Нет |
| Подходит для фронтал. монтажа в центре | - |
| Подходит для фронтал. монтажа через 4 отверстия | - |
| Подходит для: | - |
| Потери энергии | - |
| Пригоден в качестве главного выключателя | - |
| Пригоден в качестве предохранительного выключателя | - |
| Пригоден в качестве сервисного выключателя | - |
| Пригоден в качестве устройства аварийной остановки | - |
| Проверено на взрывобезопасность по версии "Ex e" | - |
| Разделитель (промежуточная пластина) | - |
| Размер модуля | - |
| Размер шага | 22,5 |
| Расстояние между шинами | 20 |
| Расцепитель напряжения опционально | - |
| С блокировкой/запираемый (-ая) | - |
| С задержкой | - |
| С защитным проводником | Нет |
| С защитой провода | Нет |
| С контактом дистанционной сигнализации | - |
| С корпусом | Да |
| С монтажной платой/панелью | Нет |
| С осью-переходником | Нет |
| С предупреждающим/информационным символом | - |
| С предупреждающим/информационным текстом | - |
| С прозрачн. (светопрониц.) крышкой | Да |
| С соединительным проводом | - |
| Самоклеющ-ся крепление | Нет |
| Сигнал на устройстве | - |
| Сопротивление | - |
| Способ монтажа | Винт |
| Способ подключения | - |
| Степень защиты (IP) | - |
| Степень защиты (IP), передняя сторона | - |
| Тип (исполнение) полюсов | - |
| Тип зажима | Винтовой (-ое) |
| Тип категории 2 | - |
| Тип компонента | 4-й (дополнительный) полюс |
| Тип контакта | - |
| Тип напряжения | - |
| Тип напряжения управления | - |
| Тип передней панели | - |
| Тип подключения силовой электрич. цепи | - |
| Тип резьбы | - |
| Тип электрического подключения | Круглый проводник/медная полоса |
| Тип электрического подключения | Винтовое соединение |
| Тип элемента управления | - |
| Ток короткого замыкания ограничителя | - |
| Толщина | - |
| Толщина шины (шинопровода) | 4...4 |
| Торцевая заглушка (концевая пластина) | - |
| Уровень защиты по напряжению | - |
| Уровень защиты по напряжению L-N | - |
| Уровень защиты по напряжению N-PE | - |
| Установка на защёлках | - |
| Флуорисцирующий (-ая)/светящ-ся в темноте | Нет |
| Форма | Прямоугольн. |
| Цвет | Серый |
| Через трансформатор тока | - |
| Ширина | 45 |
| Ширина адаптера | - |
| Ширина в поперечном сечении | - |
| Ширина зажима | - |
| Ширина шинопровода | 25...25 |
| Ширина шины | 25 |
| Ширина/размер ячейки | 45 |
| Шкала превышения тока | - |
