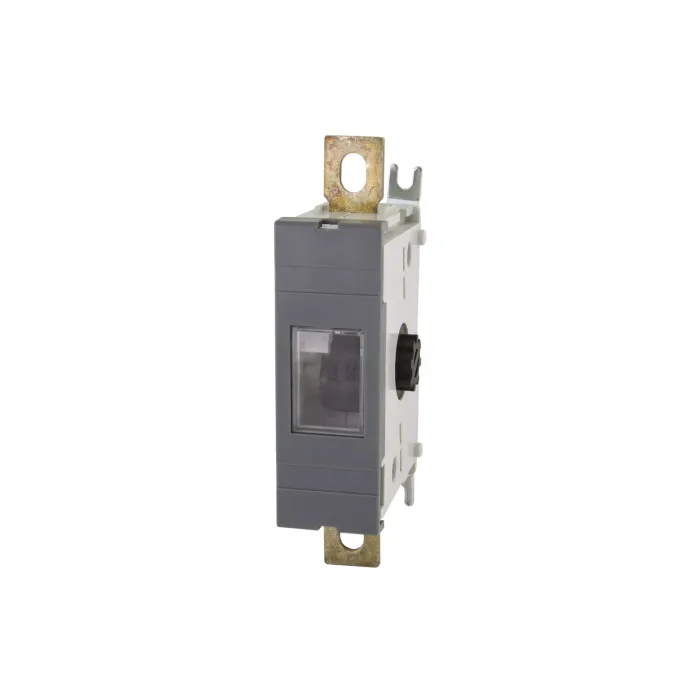

  • Дополнительный силовой полюс для рубильника ВНК-35-1/2 3П 200А TDM


    Производитель: TDM
    Модель: SQ0744-0209
    Наличие: По запросу
    0 ₽
    В корзину

    Назначение: Могут быть использованы в качестве главных и аварийных выключателей. Неавтоматическая коммутация силовых электрических цепей с номинальным напряжением до 690 В переменного тока и постоянного до 440 В тока в устройствах распределения электрической энергии.

    Применение: Промышленные, коммерческие и бытовые объекты недвижимости Жилые помещения (дома, квартиры и т.д.). Инфраструктурные объекты (больницы, школы и т.д.).

    Преимущества: Специальная форма корпуса для дополнительного охлаждения контактной группы. Технологическое окошко для наблюдения за положения ножевых контактов. Преобразование из 3-х полюсного в 4-х полюсный рубильник ВНК

    Материалы: Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Контакты выполнены из высококачественной меди с гальваническим покрытием.

    Комплектация: Дополнительный силовой полюс для рубильника ВНК Соединительные шпильки – 2 шт. Индивидуальная упаковка – стикер со штрихкодом. Руководство по эксплуатации. Паспорт – 1 шт.

    Упаковка: ВНК-35 по 40 шт. ВНК-37 по 20 шт. ВНК-39 по 8 шт.

    ETIM
    19-дюйм. (482,6 мм) клавиатура -
    Ввод для трубы Нет
    Возможность расширения Нет
    Вспомогат. контакты, расширяемые -
    Встроенный резервный предохранитель -
    Вторичное подключение -
    Вторичный номин. ток -
    Высота 150
    Высота (на мин. возможной высоте установки) -
    Высота базы -
    Высота в поперечном сечении -
    Гибкий (-ая) -
    Глубина 68
    Глубина установочная (встраив.) 68
    Диаметр отверстия -
    Диаметр штыря -
    Длина 150
    Для провода круглого сечения Нет
    Для провода плоской формы -
    Для провода сегметного сечения -
    Запираемый (-ая) -
    Защелкивающ-ся Нет
    Защита контактов (безопасное прикосновение) Да
    Измерительная система -
    Изолированн. Нет
    Калиброванный -
    Катушка для включения -
    Катушка для отлючения -
    Класс негорючести изоляц. материала согл. UL94 V0
    Класс точности -
    Количество DIN-реек -
    Количество вспомогат. нормально замкнутых (НЗ) контактов -
    Количество вспомогат. нормально разомкнутых (НО) контактов -
    Количество вспомогат. переключающих контактов -
    Количество модулей (модульных расстояний) на одну DIN-рейку -
    Количество нормально замкнутых (НЗ, NC, р) контактов -
    Количество нормально разомкнутых (НО, NO, з) контактов 1
    Количество первичных входов -
    Количество переключающих (перекидных) контактов -
    Количество перемык. зажимов -
    Количество полюсов 1
    Количество соединений > 25 мм -
    Количество соединений < 6 мм -
    Количество соединений 10 мм -
    Количество соединений 16 мм -
    Количество соединений 25 мм -
    Количество фаз 1
    Компактная версия выключателя-разъединителя -
    Конструктивный размер (габарит) -
    Конструкция прибора -
    Контактный вкладыш без контактов Нет
    Конфигурация системы -
    Луженый -
    Макс. длительное напряжение перемен. тока АС -
    Макс. допустимое раб. напряжение Ue 690
    Макс. допустимое раб. напряжение Ue AC -
    Макс. допустимый ток Ie 200
    Макс. количество замков -
    Макс. номин. ток 200
    Макс. отклонение стрелки прибора -
    Макс. поперечное сечение проводника 95
    Макс. сечение гибкого проводника (тонкопроволочного) -
    Макс. сечение жесткого проводника (одно-/многопроволочного) -
    Макс. толщина шины 3
    Материал контакта Медь
    Материал контактного вкладыша Прочее
    Материал контактного вкладыша Пластик
    Материал контактной поверхности Необработанная
    Материал корпуса Пластик
    Модульная ширина (общ. кол-во модульных расстояний) 35
    Модульное исполнение Да
    Монтаж на шине -
    Монтажная плата Нет
    Моторный привод встроенный -
    Моторный привод опционально -
    Набор индикаторов Нет
    Номер цвета RAL 7 022
    Номин. (расчетное) напряжение 690...690
    Номин. конечное значение шкалы -
    Номин. напряжение перемен. тока (AC) -
    Номин. напряжение питания цепи управления Us AC 50 Гц -...0
    Номин. напряжение питания цепи управления Us AC 60 Гц -...0
    Номин. напряжение питания цепи управления Us постоян. тока DC -...0
    Номин. продолжительный ток Iu 690
    Номин. раб. ток Ie при AC-15, 230 В 200
    Номин. сброс импульсного тока (8/20) -
    Номин. ток 200
    Номин. ток In 200
    Обоймы для крепления реек Нет (без)
    Общ. количество соединений -
    Отключающая способность при коротком замыкании (Icw) 8
    Первичный номин. ток -
    Перфорированный (-ая) -
    Пломбируемый (-ая) Нет
    Поворотный механизм -
    Подсветка шкалы -
    Подходит для аварийной остановки Нет
    Подходит для аппаратов с вспомогат. выключателем (доп. контактом) Нет
    Подходит для выключателя-разъединителя Да
    Подходит для выключателя-разъединителя Да
    Подходит для защитного выключателя двигателя -
    Подходит для кабеля диаметром: -...0
    Подходит для количества подключаемых устройств -
    Подходит для количества полюсов 1
    Подходит для молниезащиты Нет
    Подходит для напольного монтажа -
    Подходит для применения вне помещений Нет
    Подходит для промежуточного монтажа -
    Подходит для реле перегрузки -
    Подходит для сборок (наборн.) -
    Подходит для силового выключателя Да
    Подходит для установки в распределит. щит -
    Подходит для устройств с N-шиной Нет
    Подходит для фронтал. монтажа в центре -
    Подходит для фронтал. монтажа через 4 отверстия -
    Подходит для: -
    Потери энергии -
    Пригоден в качестве главного выключателя -
    Пригоден в качестве предохранительного выключателя -
    Пригоден в качестве сервисного выключателя -
    Пригоден в качестве устройства аварийной остановки -
    Проверено на взрывобезопасность по версии "Ex e" -
    Разделитель (промежуточная пластина) -
    Размер модуля -
    Размер шага 17,5
    Расстояние между шинами 16
    Расцепитель напряжения опционально -
    С блокировкой/запираемый (-ая) -
    С задержкой -
    С защитным проводником Нет
    С защитой провода Нет
    С контактом дистанционной сигнализации -
    С корпусом Да
    С монтажной платой/панелью Нет
    С осью-переходником Нет
    С предупреждающим/информационным символом -
    С предупреждающим/информационным текстом -
    С прозрачн. (светопрониц.) крышкой Да
    С соединительным проводом -
    Самоклеющ-ся крепление Нет
    Сигнал на устройстве -
    Сопротивление -
    Способ монтажа Винт
    Способ подключения -
    Степень защиты (IP) -
    Степень защиты (IP), передняя сторона -
    Тип (исполнение) полюсов -
    Тип зажима Винтовой (-ое)
    Тип категории 2 -
    Тип компонента 4-й (дополнительный) полюс
    Тип контакта -
    Тип напряжения -
    Тип напряжения управления -
    Тип передней панели -
    Тип подключения силовой электрич. цепи -
    Тип резьбы -
    Тип электрического подключения Круглый проводник/медная полоса
    Тип электрического подключения Винтовое соединение
    Тип элемента управления -
    Ток короткого замыкания ограничителя -
    Толщина -
    Толщина шины (шинопровода) 3...3
    Торцевая заглушка (концевая пластина) -
    Уровень защиты по напряжению -
    Уровень защиты по напряжению L-N -
    Уровень защиты по напряжению N-PE -
    Установка на защёлках -
    Флуорисцирующий (-ая)/светящ-ся в темноте Нет
    Форма Прямоугольн.
    Цвет Серый
    Через трансформатор тока -
    Ширина 35
    Ширина адаптера -
    Ширина в поперечном сечении -
    Ширина зажима -
    Ширина шинопровода 20...20
    Ширина шины 20
    Ширина/размер ячейки 35
    Шкала превышения тока -
