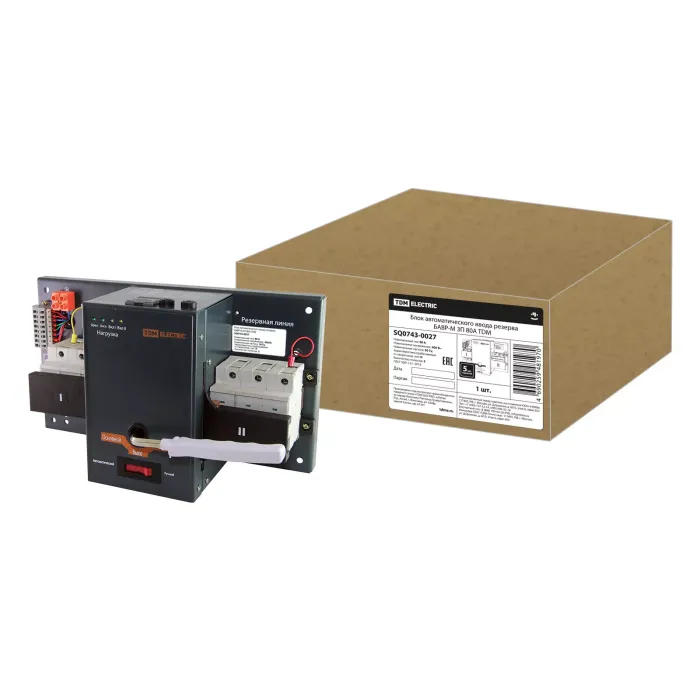

Блок автоматического ввода резерва БАВР-М 3П 80А TDM
Назначение: Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В Переключение устройства на резервную линию при пропадании основного питания происходит автоматически Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам
Применение: Шкафы АВР В частном секторе В сфере ЖКХ.
Преимущества: Компактная система монтажа В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D» Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи Модульная конструкция позволяет производить ревизию/замену автоматических выключателей
Материалы: Маркировка не подвержена стиранию в пределах срока эксплуатации Корпус изготовлен из материала, не поддерживающего горение Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова
| ETIM | |
| Switching power at 400 V (*) | 30 |
| Version as reversing switch (*) | да |
| Высота корпуса | 200 |
| Глубина | 117 |
| Глубина корпуса | 156 |
| Длина | 444 |
| Количество выключателей/переключателей | 3 |
| Количество полюсов | 3 |
| Конструкция прибора | встраив. устройство с втычным подключением |
| Макс. допустимое раб. напряжение Ue AC | 400 |
| Моторный привод встроенный | да |
| Моторный привод опционально | да |
| Номин. коммутируем. мощность при AC-3, 400 В | 30 |
| Номин. кратковременно выдерживаемый ток Icw | 80 |
| Номин. напряжение изоляции Ui | 500 |
| Номин. продолжительный ток Iu | 80 |
| Номин. раб. напряжение | 220...400 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В | 30 |
| Подходит для монтажа на передней стенке, 4 отверстия | да |
| Подходит для монтажа на шину | нет |
| Подходит для напольного монтажа | нет |
| Подходит для промежуточного монтажа | да |
| Подходит для установки в распределит. щит | да |
| Подходит для фронтал. монтажа в центре | да |
| Подходит для фронтал. монтажа через 4 отверстия | да |
| Пригоден в качестве главного выключателя | да |
| Пригоден в качестве предохранительного выключателя | нет |
| Пригоден в качестве сервисного выключателя | нет |
| Пригоден в качестве устройства аварийной остановки | да |
| Расцепитель напряжения опционально | нет |
| С блокировкой/запираемый (-ая) | да |
| С защитой от ошибочных действий | нет |
| С осью-переходником | нет |
| Степень защиты (IP), передняя сторона | ip30 |
| Степень защиты (NEMA) | 1 |
| Тип изделия/компонента | автоматический ввод резерва |
| Тип подключения силовой электрич. цепи | болтовое соединение |
| Тип элемента управления | прочее |
| Условный номин. ток короткого замыкания Iq | 10 |
| Цвет управляющего элемента | прочее |
| Ширина | 183 |
| Ширина корпуса | 345 |
