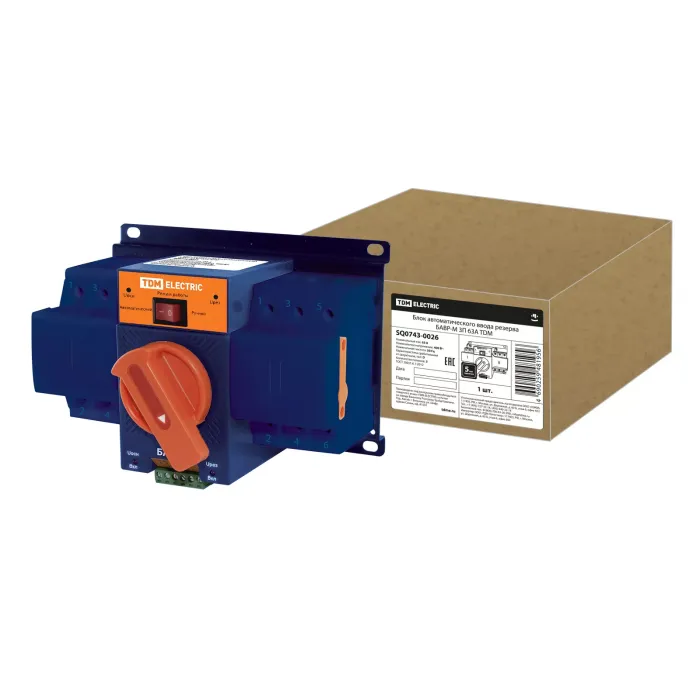

Назначение: Контроль питания фазы для БАВР-М 40-63 А – по первой фазе, для БАВР-М 80-100 А – по трём фазам Переключение устройства на резервную линию при пропадании основного питания происходит автоматически Обеспечение резервным питанием нагрузки, подключенной к системе электроснабжения, имеющей основной и резервный вводы номинальным напряжением до 380 В
Применение: В сфере ЖКХ. В частном секторе Шкафы АВР
Преимущества: В БАВР-М на токи 40-63 А используются автоматические выключатели серии ВА47-29 с время-токовой характеристикой «D» Модульная конструкция позволяет производить ревизию/замену автоматических выключателей Компактная система монтажа Применение модульных автоматических выключателей с характеристикой «D» позволяет использовать БАВР-М с устройствами, имеющими большие пусковые токи
Материалы: Корпус изготовлен из материала, не поддерживающего горение Маркировка не подвержена стиранию в пределах срока эксплуатации Контактные элементы выполнены из высококачественной меди с защитным покрытием из олова
| ETIM | |
| N - Номинальный постоянный ток при AC-23, 400 В | - |
| Rated permanent current at AC-21, 400 V (*) | - |
| Switching power at 400 V (*) | 24 |
| Version as reversing switch (*) | Да |
| Высота корпуса | 133 |
| Глубина | - |
| Глубина корпуса | 117 |
| Длина | - |
| Количество вспомогат. нормально замкнутых (НЗ) контактов | - |
| Количество вспомогат. нормально разомкнутых (НО) контактов | - |
| Количество вспомогат. переключающих контактов | - |
| Количество выключателей/переключателей | 3 |
| Количество полюсов | 3 |
| Компактная версия выключателя-разъединителя | Нет |
| Конструкция прибора | Комплектное устройство в корпусе |
| Макс. допустимое раб. напряжение Ue AC | 400 |
| Моторный привод встроенный | Да |
| Моторный привод опционально | Да |
| Номин. коммутируем. мощность при AC-3, 400 В | 24 |
| Номин. кратковременно выдерживаемый ток Icw | 63 |
| Номин. напряжение изоляции Ui | 500 |
| Номин. продолжительный ток Iu | 63 |
| Номин. раб. напряжение | 220...400 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В | 24 |
| Номинальная мощность в рабочем режиме при AC-3, 400 В | 24 |
| Оснащение корпуса рубильника плавкими предохранителями | Прочее |
| Подходит для монтажа на передней стенке, 4 отверстия | Нет |
| Подходит для монтажа на шину | Нет |
| Подходит для напольного монтажа | Нет |
| Подходит для промежуточного монтажа | Да |
| Подходит для установки в распределит. щит | Да |
| Подходит для фронтал. монтажа в центре | Нет |
| Подходит для фронтал. монтажа через 4 отверстия | Да |
| Пригоден в качестве главного выключателя | Да |
| Пригоден в качестве предохранительного выключателя | Нет |
| Пригоден в качестве сервисного выключателя | Нет |
| Пригоден в качестве устройства аварийной остановки | Да |
| Расцепитель напряжения опционально | Нет |
| С блокировкой/запираемый (-ая) | Да |
| С защитой от ошибочных действий | Нет |
| С осью-переходником | Нет |
| Степень защиты (IP), передняя сторона | IP30 |
| Степень защиты (NEMA) | 1 |
| Тип подключения силовой электрич. цепи | Болтовое соединение |
| Тип элемента управления | Прочее |
| Условный номин. ток короткого замыкания Iq | 10 |
| Цвет управляющего элемента | Прочее |
| Ширина | - |
| Ширина в поперечном сечении | - |
| Ширина корпуса | 183 |
