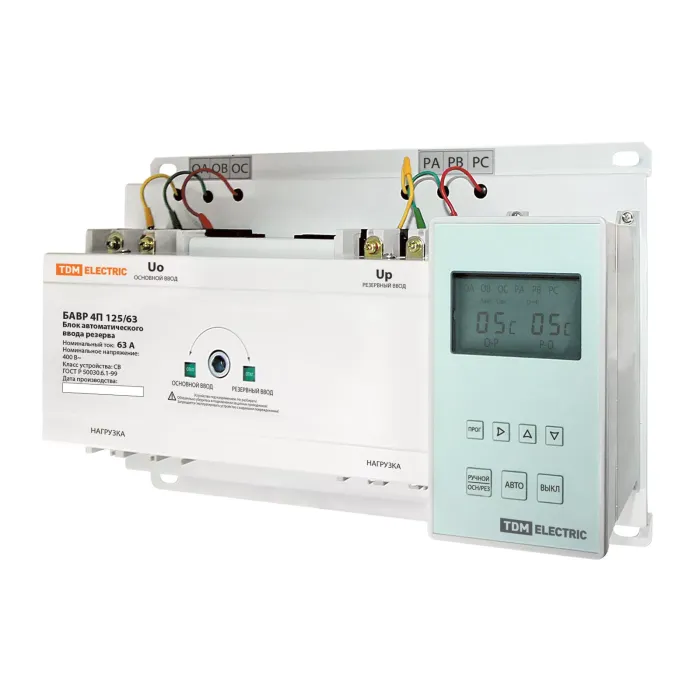

Блок автоматического ввода резерва БАВР 4П 125/63А TDM
Назначение: Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102). Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.
Применение: Восстановление работоспособности БАВРа при выходе дисплея из строя. Промышленные, коммерческие и бытовые объекты недвижимости Жилые помещения (дома, квартиры и т.д.). Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102). Инфраструктурные объекты (больницы, школы и т.д.).
Преимущества: Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ; Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств; Три режима работы; Сухой» контакт для запуска генератора; Возможность подключения пожарной сигнализации (вход 24В DC); Возможность калибровки показаний контроллера; Длина кабеля 190 мм. (SQ0743-0101) Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке. Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве.
Конструкция: Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.
Упаковка: БАВР 3П 63/63А, 125/63А по 4 шт. БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт. БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт. БАВР 4П 400/250А по 1 шт. Руководство по эксплуатации. Паспорт
| ETIM | |
| Switching power at 400 V (*) | 24 |
| Version as reversing switch (*) | да |
| Высота корпуса | 390 |
| Глубина корпуса | 150 |
| Количество выключателей/переключателей | 4 |
| Количество полюсов | 4 |
| Компактная версия выключателя-разъединителя | нет |
| Конструкция прибора | комплектное устройство в корпусе |
| Макс. допустимое раб. напряжение Ue AC | 400 |
| Моторный привод встроенный | да |
| Моторный привод опционально | да |
| Номин. коммутируем. мощность при AC-3, 400 В | 24 |
| Номин. кратковременно выдерживаемый ток Icw | 63 |
| Номин. напряжение изоляции Ui | 500 |
| Номин. продолжительный ток Iu | 63 |
| Номин. раб. напряжение | 220...400 |
| Номинальная мощность в рабочем режиме при AC-23, 400 В | 24 |
| Номинальная мощность в рабочем режиме при AC-3, 400 В | 24 |
| Оснащение корпуса рубильника плавкими предохранителями | прочее |
| Подходит для монтажа на передней стенке, 4 отверстия | нет |
| Подходит для монтажа на шину | нет |
| Подходит для напольного монтажа | нет |
| Подходит для промежуточного монтажа | нет |
| Подходит для установки в распределит. щит | да |
| Подходит для фронтал. монтажа в центре | да |
| Подходит для фронтал. монтажа через 4 отверстия | да |
| Пригоден в качестве главного выключателя | да |
| Пригоден в качестве предохранительного выключателя | да |
| Пригоден в качестве сервисного выключателя | нет |
| Пригоден в качестве устройства аварийной остановки | да |
| Расцепитель напряжения опционально | нет |
| С блокировкой/запираемый (-ая) | да |
| С защитой от ошибочных действий | нет |
| С осью-переходником | да |
| Степень защиты (IP), передняя сторона | ip30 |
| Степень защиты (NEMA) | 1 |
| Тип подключения силовой электрич. цепи | болтовое соединение |
| Тип элемента управления | прочее |
| Условный номин. ток короткого замыкания Iq | 50 |
| Цвет управляющего элемента | прочее |
| Ширина корпуса | 390 |
