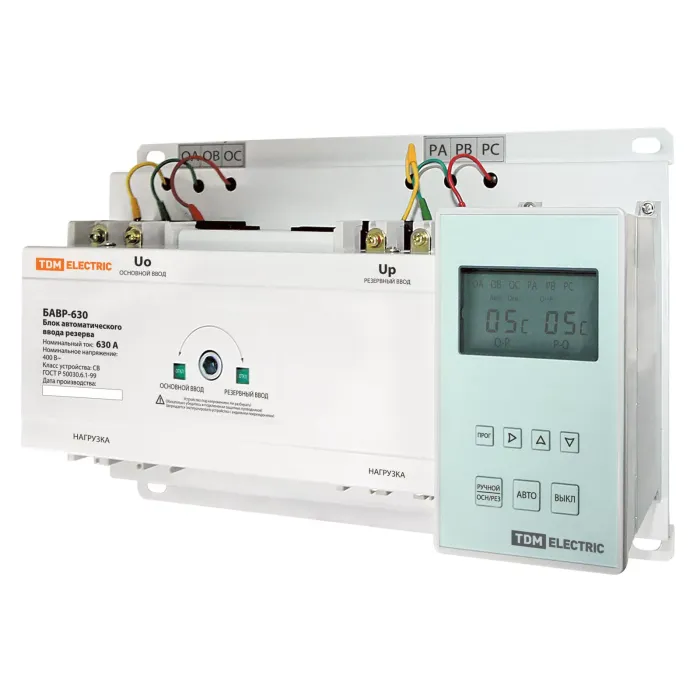

  • Блок автоматического ввода резерва БАВР 3П 630/630А TDM


    Производитель: TDM
    Модель: SQ0743-0007
    Наличие: По запросу
    0 ₽
    В корзину

    Назначение: Для коммутации блока контроллера ВБК, вынесенного на дверцу электрического шкафа с БАВРом (арт.SQ0743-0101, SQ0743-0102). Блоки автоматического ввода резерва серии БАВР относятся к коммутационной аппаратуре автоматического переключения предназначенной для аварийных силовых систем с отключением подачи питания к нагрузке во время переключения. БАВР относятся к классу аппаратуры СВ и оснащены максимальными расцепителями тока, главные контакты которых способны включать, проводить и отключать токи короткого замыкания.

    Применение: Щитовое производство. Комплектация щитов АВР (арт.SQ0743-0101, SQ0743-0102). Промышленные, коммерческие и бытовые объекты недвижимости Восстановление работоспособности БАВРа при выходе дисплея из строя. Инфраструктурные объекты (больницы, школы и т.д.). Жилые помещения (дома, квартиры и т.д.).

    Преимущества: Коммутационная колодка имеет цилиндрические направляющие для надежной фиксации кабеля в устройстве. Длина кабеля 190 мм. (SQ0743-0101) Использование многожильного провода обладающего высокой эластичностью и гибкостью, позволяет обеспечить надежную коммутацию проводников в колодке. Использование в БАВР автоматических выключателей позволяет не только переключать ввода, но и обеспечивать защиту линий от перегрузок и токов КЗ; Электронный контроллер БАВРа позволяет точно задавать параметры верхнего и нижнего порога напряжения, что позволяет предотвратить выход из строя дорогостоящих устройств; Три режима работы; Сухой» контакт для запуска генератора; Возможность подключения пожарной сигнализации (вход 24В DC); Возможность калибровки показаний контроллера;

    Конструкция: Представляет собой аппарат автономного действия (с возможностью ручного управления), состоящий из 2-х коммутационных аппаратов (силовых автоматических выключателей), управляющего контроллера переключения и моторного привода для взвода/отключения автоматических выключателей и переключения цепи нагрузки от одного источника питания к другому.

    Упаковка: БАВР 3П 63/63А, 125/63А по 4 шт. БАВР 3П 160/160А, 250/250А, 250/100А, 250/125А, 250/160А, 250/200А по 2 шт. БАВР 3П 400/400А, 500/500А, 630/630А, 800/800А, 400/250А, 400/315А, 630/400А, 630/500А по 1 шт. БАВР 4П 125/63А по 4 шт. БАВР 4П 400/250А по 1 шт. Руководство по эксплуатации. Паспорт

    ETIM
    N - Номинальный постоянный ток при AC-23, 400 В -
    Rated permanent current at AC-21, 400 V (*) -
    Switching power at 400 V (*) 239
    Version as reversing switch (*) Да
    Высота корпуса 330
    Глубина -
    Глубина корпуса 200
    Длина -
    Количество вспомогат. нормально замкнутых (НЗ) контактов -
    Количество вспомогат. нормально разомкнутых (НО) контактов -
    Количество вспомогат. переключающих контактов -
    Количество выключателей/переключателей 3
    Количество полюсов 3
    Компактная версия выключателя-разъединителя Нет
    Конструкция прибора Комплектное устройство в корпусе
    Макс. допустимое раб. напряжение Ue AC 400
    Моторный привод встроенный Да
    Моторный привод опционально Да
    Номин. коммутируем. мощность при AC-3, 400 В 239
    Номин. кратковременно выдерживаемый ток Icw 630
    Номин. напряжение изоляции Ui 800
    Номин. продолжительный ток Iu 630
    Номин. раб. напряжение 220...400
    Номинальная мощность в рабочем режиме при AC-23, 400 В 239
    Номинальная мощность в рабочем режиме при AC-3, 400 В 239
    Оснащение корпуса рубильника плавкими предохранителями Прочее
    Подходит для монтажа на передней стенке, 4 отверстия Нет
    Подходит для монтажа на шину Да
    Подходит для напольного монтажа Нет
    Подходит для промежуточного монтажа Нет
    Подходит для установки в распределит. щит Да
    Подходит для фронтал. монтажа в центре Нет
    Подходит для фронтал. монтажа через 4 отверстия Да
    Пригоден в качестве главного выключателя Нет
    Пригоден в качестве предохранительного выключателя Да
    Пригоден в качестве сервисного выключателя Нет
    Пригоден в качестве устройства аварийной остановки Да
    Расцепитель напряжения опционально Нет
    С блокировкой/запираемый (-ая) Да
    С защитой от ошибочных действий Да
    С осью-переходником Нет
    Степень защиты (IP), передняя сторона IP30
    Степень защиты (NEMA) 1
    Тип подключения силовой электрич. цепи Болтовое соединение
    Тип элемента управления Прочее
    Условный номин. ток короткого замыкания Iq 50
    Цвет управляющего элемента Прочее
    Ширина -
    Ширина в поперечном сечении -
    Ширина корпуса 680
