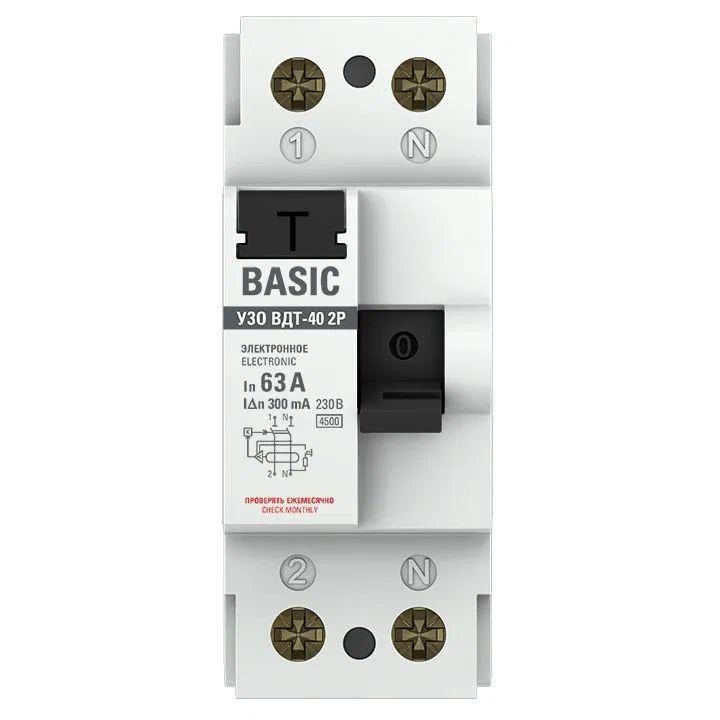

В линейку модульной автоматики EKF входит широкий ряд моделей выключателей дифференциального тока (УЗО) и автоматических выключателей дифференциального тока (АВДТ).
Функция УЗО с номинальными отключающими дифференциальными токами 10 мА и 30 мА – защита людей от поражения электрическим током при случайном прикосновении к открытым проводящим частям электроустановки, а также защита электрооборудования при повреждении изоляции проводников.
Устройства защитного отключения функциями защиты сети от короткого замыкания и нагрузки, превышающей допустимую, не обладают, поэтому обязательно применяются в паре «автомат – УЗО».
УЗО на большие дифференциальные токи (от ста миллиампер) обеспечивают пожарную безопасность, препятствуя воспламенению проводки из-за длительного протекания тока утечки.
Дифференциальный автоматический выключатель — аппарат, выполняющий задачи УЗО и автомата. Он ограничивает ток утечки, исключая ситуацию, при которой человек может получить удар электротоком, а также защищает электрооборудование от негативных последствий аварийных режимов работы сети, вызванных коротким замыканием или перегрузкой.
ETIM - 23
N - Номинальное импульсное выдерживаемое напряжение Uimp
4
Возможна дополнит. комплектация
Нет
Глубина установочная (встраив.)
66
Количество полюсов
2
Кратковременная задержка срабатывания
Нет
Модульная ширина (общ. кол-во модульных расстояний)
2
Номин. (расчетное) напряжение
230
Номин. напряжение изоляции Ui
660
Номин. отключающая способность по EN 60898
4.5
Номин. ток
63
Номин. ток утечки
300
Отключающая способность при коротком замыкании (Icw)
