Legrand (IEK)

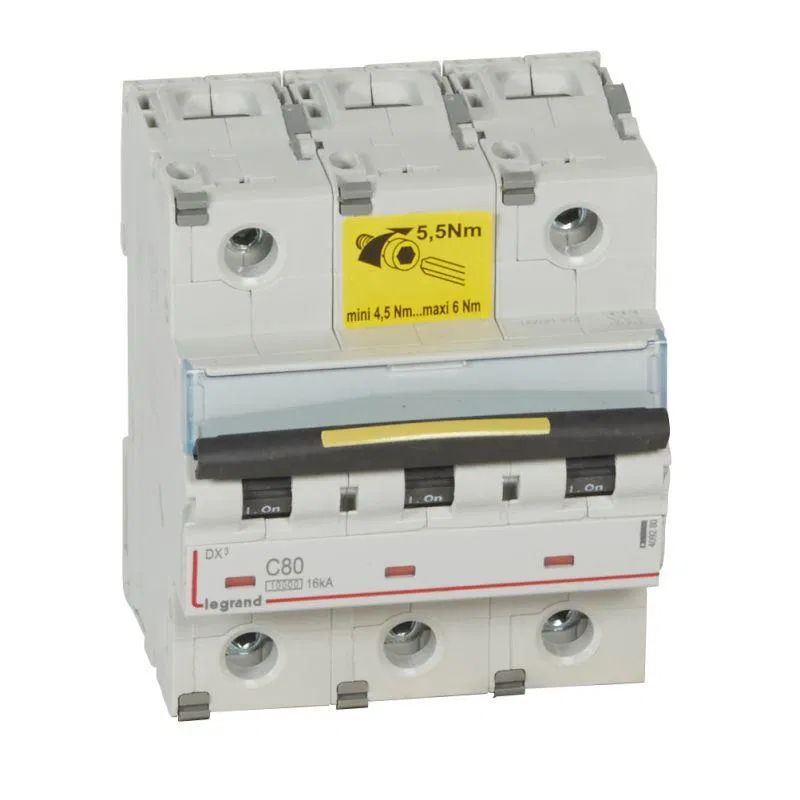

Выключатель автоматический модульный 3п C 80А 16кА DX3 10000 4.5мод. 400В Leg 409280
SKU: 409280
ETIM: EC000042
Цена по запросу
• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ
Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
N - Номинальное импульсное выдерживаемое напряжение Uimp
4 кВ
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
0 кА
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
10 кА
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
32 кА
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
16 кА
Глубина установочная (встраив.)
47 мм
Количество защищенных полюсов
3
Модульная ширина (общ. кол-во модульных расстояний)
4.5
Номин. (расчетное) напряжение
400 В
Номин. напряжение изоляции Ui
500 В
Номин. отключающая способность по EN 60898
10 кА
Номин. ток
80
Общ. количество полюсов
3
Одновременное отключение нейтрали (N)
Нет
Подходит для скрытого монтажа (заподлицо)
Да
Поперечн. сечение подключ. многопроволочного (гибкого) провода
25
Поперечн. сечение подключ. однопроволочного (жесткого) провода
35
Рабочая температура окружающей среды
70
Степень загрязнения
3
Степень защиты (IP)
IP20
Тип напряжения
Переменный ток (AC)
Характеристика срабатывания (кривая тока)
C
Частота
50
