• НАЗНАЧЕНИЕ
Выключатель автоматический это механический коммутационный аппарат, способный включать, проводить и отключать токи при нормальном состоянии цепи, а также включать, проводить в течение заданного времени и автоматически отключать токи в указанном аномальном состоянии цепи, таких, как токи короткого замыкания.
• ОБЛАСТЬ ПРИМЕНЕНИЯ
Применяется в электрических сетях низкого напряжения, для коммутации и защиты электрических сетей и аппаратов различного назначения.
• ПРИНЦИП ДЕЙСТВИЯ

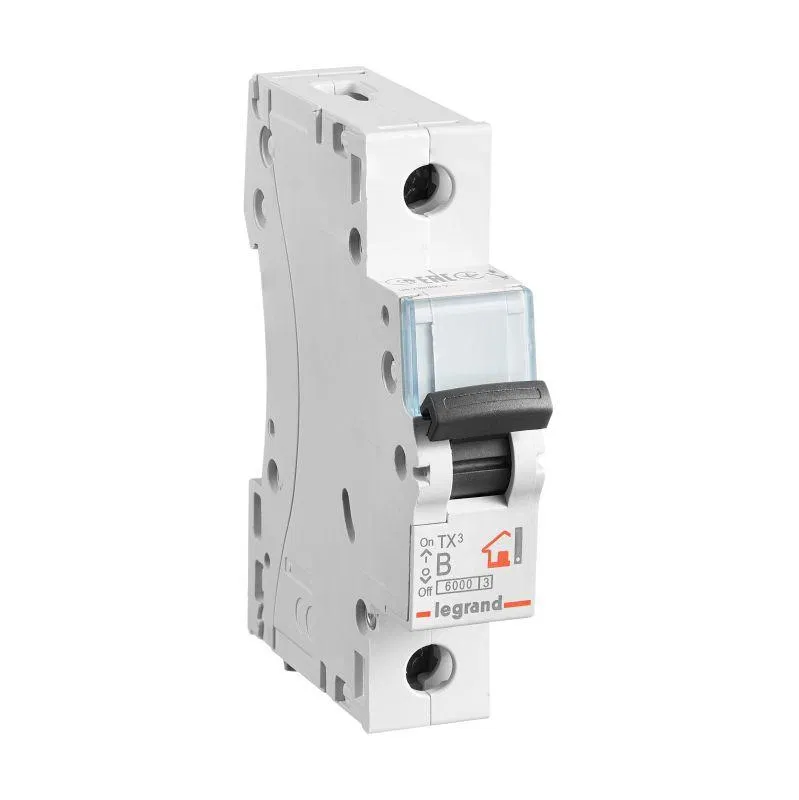

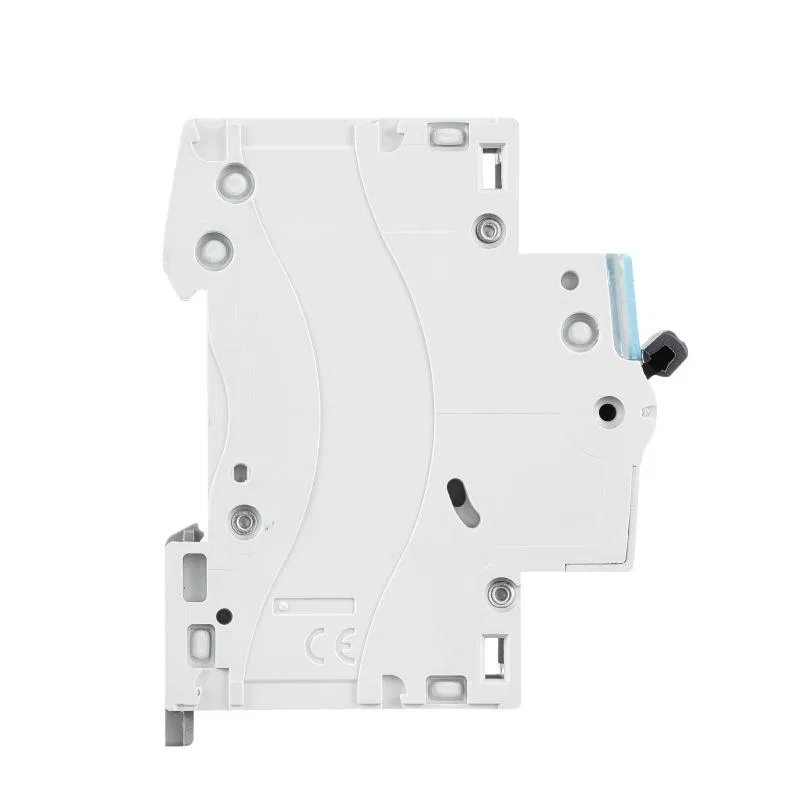

Включение-отключение производится рычажком , провода подсоединяются к винтовым клеммам . Защелка фиксирует корпус выключателя на DIN-рейке и позволяет при необходимости легко его снять (для этого нужно оттянуть защелку, вставив отвертку в петлю защелки). Коммутацию цепи осуществляют подвижный и неподвижный контакты. Подвижный контакт подпружинен, пружина обеспечивает усилие для быстрого расцепления контактов. Механизм расцепления приводится в действие одним из двух расцепителей: тепловым или магнитным.
• ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ ИЛИ АКСЕССУАРЫ
В стандартною комплектацию входит само изделие
ETIM - 24
N - Номинальное импульсное выдерживаемое напряжение Uimp
4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
6
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
0
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
6
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
0
Глубина установочная (встраив.)
44
Количество защищенных полюсов
1
Модульная ширина (общ. кол-во модульных расстояний)
