EKF

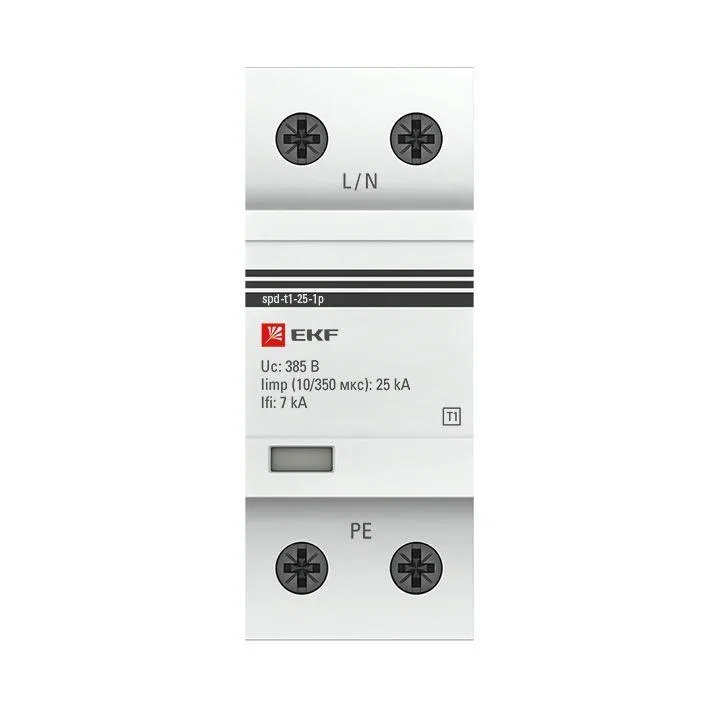

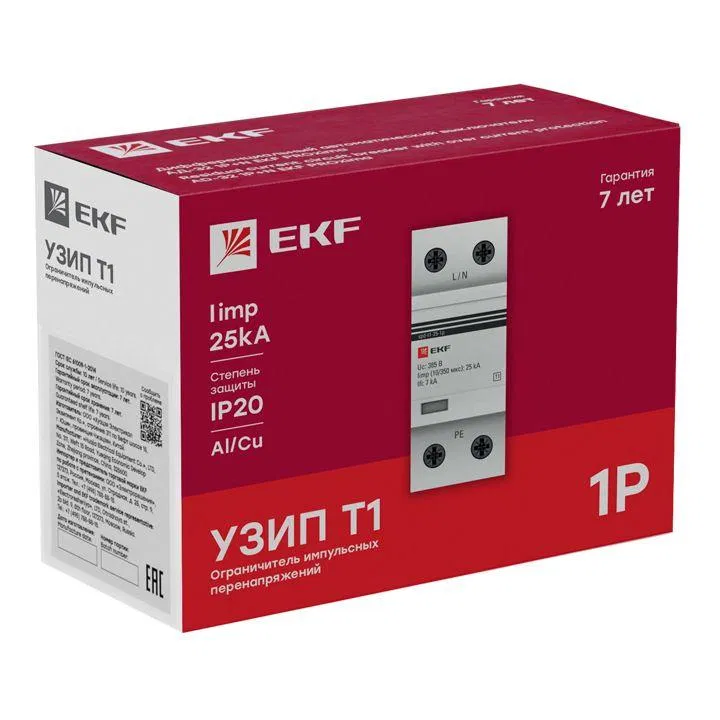

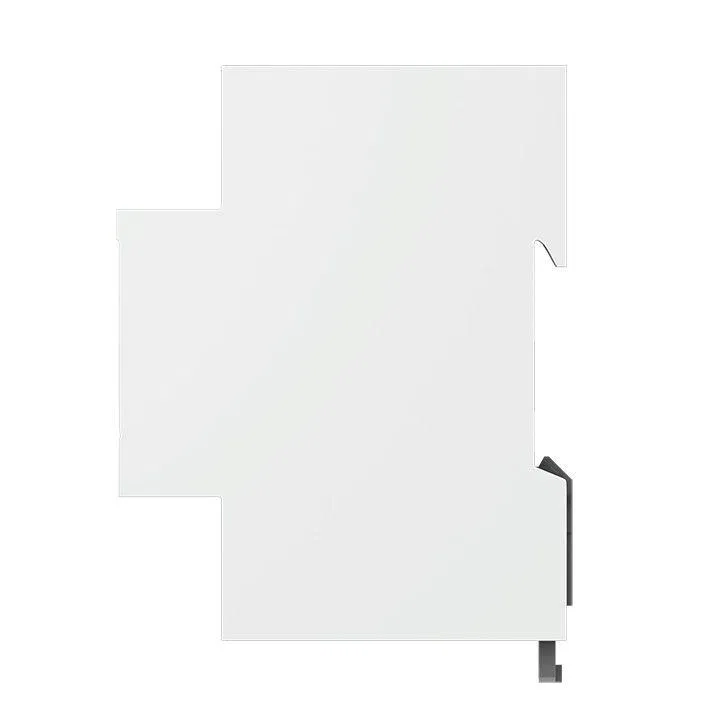

Устройство защиты от импульсных перенапряжений УЗИП Тип 1 Iimp 25кА (10/350мкс) 1P EKF spd-t1-25-1p
SKU: spd-t1-25-1p
ETIM: EC000941
Цена по запросу
УЗИП Тип 1 (класс 1) применяются для защиты от больших импульсных перенапряжений (удар молнии, мощный бросок напряжения в режиме КЗ). Устанавливаются в местах возможного прямого попадания молнии в ВЛ электропитания или в качестве 1-ой ступени защиты в системе внешней молниезащиты объекта. Испытание и нормирование УЗИП класса I осуществляется импульсным током Iimp – 10/350 мкс, номинальным разрядным током In – 8/20 мкс, импульсным напряжением – 1,2/50 мкс. Устанавливаются УЗИП класса 1 к примеру, в щит учета на опоре, снаружи дома (до счетчика), в главном распределительном щите объекта (ГРЩ) или во вводном-распределительном устройстве (ВРУ).
N - Максимальный импульсный ток разряда (8/20)
100 кА
System configuration DC (*)
нет
System configuration IT (*)
нет
System configuration TN (*)
Да
System configuration TN-C (*)
Да
System configuration TN-C-S (*)
Да
System configuration TN-S (*)
да
System configuration TT (*)
Да
Встроенный резервный предохранитель
Нет
Количество проводников (без заземления)
1
Конструктивный размер (габарит)
2 модуля
Конфигурация системы
прочее
Макс. длительное напряжение перемен. тока АС
385 В
Макс. сечение гибкого проводника (тонкопроволочного)
25
Макс. сечение жесткого проводника (одно-/многопроволочного)
35 кв.мм
Номин. напряжение перемен. тока (AC)
230 В
Номин. напряжение постоян. тока (DC)
0 В
Номин. сброс импульсного тока (8/20)
25 кА
Поперечн. сечение жесткого проводника (одно-/многопроволочного)
6...35
С контактом дистанционной сигнализации
Нет
Сигнал на устройстве
Оптический
Способ монтажа
DIN-рейка
Степень защиты (IP)
IP20
Тип (исполнение) полюсов
1
Тип категории 2
нет
Уровень защиты по напряжению
2 кВ
Уровень защиты по напряжению L-N
2 кВ
Уровень защиты по напряжению L-PE/N-PE
2
Уровень защиты по напряжению N-PE
2 кВ
