Назначение: Защита 3-х фазных электрических цепей переменного тока до 660В и постоянного тока до 440В от коротких замыканий и перегрузок. Включения/отключения нагрузки (с видимым разрывом).

Применение: Шкафы и ящики управления. Вводно-распределительные устройства (ВРУ). Оборудование трансформаторных подстанций. Шкафы компенсации реактивной мощности с шинной системой

Преимущества: Возможность вывода кабеля как вверх, так и вниз при помощи универсального переходника. При помощи клемм подключения. Возможность крепления на шины толщиной 5 и 10 мм для ШПВР00 и на шины 10 мм для ШПВР1-3. Одновременное использование медных шин как передающего и крепежного элемента экономит пространство и помогает убрать провода и кабели.

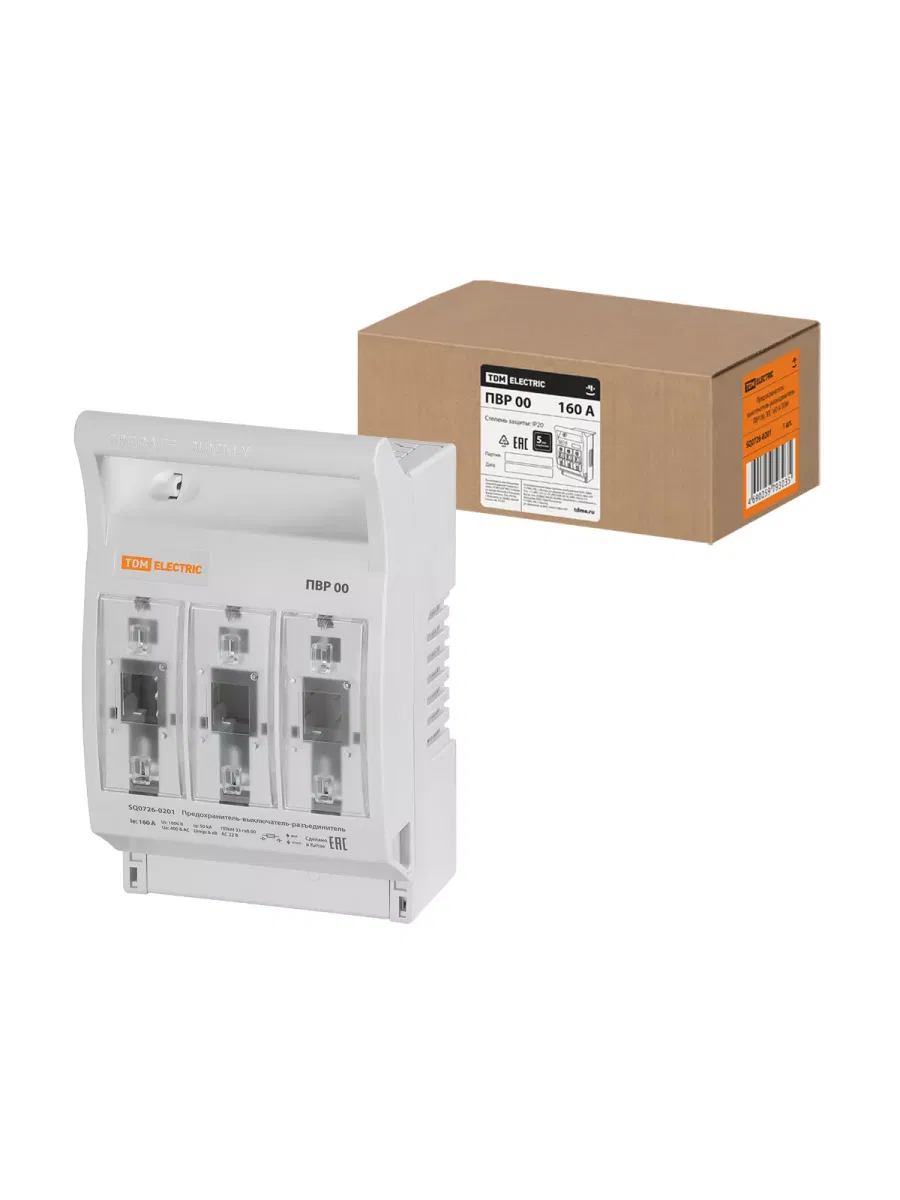

Конструкция: трехполюсного основания с зажимами для плавких вставок, оснащенного клеммами подключения к токоведущим шинам; верхнего защитного экрана контактов (для ПВР1, ПВР2, ПВР3 с дугогасительными камерами); нижнего защитного экрана контактов; съемной крышки с местом для установки плавкиx вставок типа NH (ППНН).

Материалы: Контактная группа ШПВР выполнена из электротехнической меди с гальваническим покрытием, что предотвращает ее окисление в процессе эксплуатации. Корпус выключателя-разъединителя выполнен из негорючего полиамида, армированного стекловолокном (PA-6.6).

Упаковка: ШПВР 00 3П 160A по 12 шт. ШПВР 1 3П 250A по 4 шт. ШПВР 2 3П 400A по 3 шт. ШПВР 3 3П 630A по 2 шт. Руководство по эксплуатации. Паспорт
