Назначение: Использование в щитах АВР.
Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.
Применение: Промышленные, коммерческие и бытовые объекты недвижимости.
Жилые дома.
Инфраструктурные объекты.
Преимущества: Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия).
Технологическое окошко для наблюдения за положением ножевых контактов.
Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Широкий диапазон рабочих токов Ie (160–800 А).
Реверсивное переключение источника питания под нагрузкой.
Конструкция: Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней.
Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.
Материалы: Контакты выполнены из высококачественной меди с гальваническим покрытием.
Корпус и детали выполнены из пластика, не поддерживающего горение.
Упаковка: Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт.
Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт.
Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт.
Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт.
Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт.

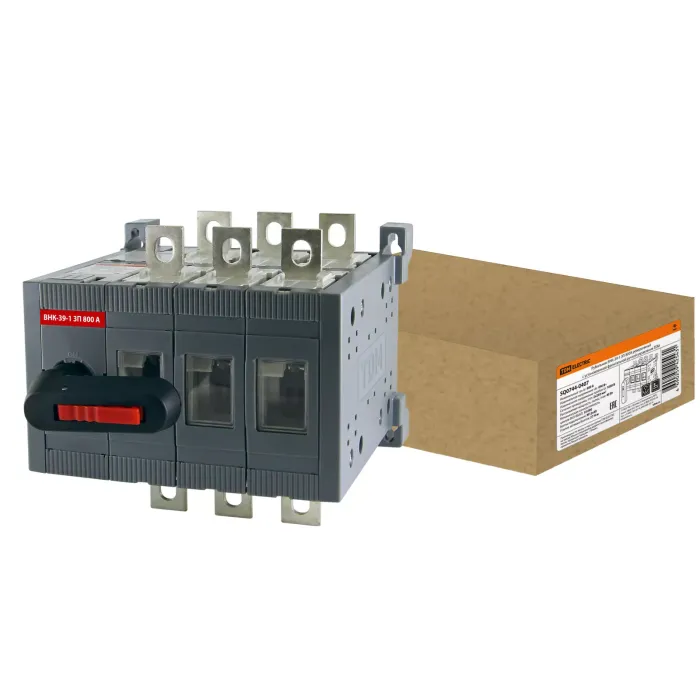

Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт.
Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт.
Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт.
Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт.
Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт.
Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт.
Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт.
Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт.
Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.
ETIM - 42
N - Номинальный постоянный ток при AC-23, 400 В
800
Rated permanent current at AC-21, 400 V (*)
800
Switching power at 400 V (*)
320
Version as reversing switch (*)
да
Высота корпуса
160
Глубина
311
Глубина корпуса
256
Количество выключателей/переключателей
1
Количество полюсов
3
Конструкция прибора
комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC
690
Моторный привод встроенный
нет
Моторный привод опционально
нет
Номин. кратковременно выдерживаемый ток Icw
20
Номин. напряжение изоляции Ui
1 000
Номин. продолжительный ток Iu
800
Номин. раб. напряжение
375...400
Номинальная мощность в рабочем режиме при AC-23, 400 В
380
Подходит для монтажа на передней стенке, 4 отверстия
да
Подходит для монтажа на шину
нет
Подходит для напольного монтажа
нет
Подходит для промежуточного монтажа
да
Подходит для установки в распределит. щит
да
Подходит для фронтал. монтажа в центре
да
Подходит для фронтал. монтажа через 4 отверстия
да
Пригоден в качестве главного выключателя
да
Пригоден в качестве предохранительного выключателя
нет
Пригоден в качестве сервисного выключателя
да
Пригоден в качестве устройства аварийной остановки
да
Расцепитель напряжения опционально
нет
С блокировкой/запираемый (-ая)
да
С защитой от ошибочных действий
нет
С осью-переходником
нет
Степень защиты (IP), передняя сторона
ip30
Степень защиты (NEMA)
1
Тип изделия/компонента
выключатель-разъединитель нагрузки
Тип подключения силовой электрич. цепи
болтовое соединение
Тип элемента управления
рукоятка поворот. удлинённая (широкий хват)
Условный номин. ток короткого замыкания Iq
20
Цвет управляющего элемента
черный
Ширина
250
Ширина корпуса
311
