Назначение: Неавтоматическая коммутация силовых электрических цепей с номин. напряжением до 690 В AC и до 440 В DC в устр. распределения электрической энергии.
Использование в щитах АВР.
Применение: Инфраструктурные объекты.
Промышленные, коммерческие и бытовые объекты недвижимости.
Жилые дома.
Преимущества: Скорость срабатывания механизма не зависит от скорости движения руки оператора (компенсируется пружинами механизма мгновенного действия).
Технологическое окошко для наблюдения за положением ножевых контактов.
Возможность переключения нагрузки на резервную линию с разрывом питания (I-O-II).
Реверсивное переключение источника питания под нагрузкой.
Широкий диапазон рабочих токов Ie (160–800 А).
Специальная форма корпуса для дополнительного охлаждения контактной группы.
Возможность блокировки рукоятки рубильника для предотвращений несанкционированных включений.
Исполнения c выносной и установленной фронтальной рукояткой.
Конструкция: Реверсивное исполнение заключается в объединении двух выключателей-разъединителей и последовательном подключении блоков управления.
Состоит из полюсных блоков управления, стянутых болтами и сообщающихся между собой при помощи зубчатых шестерней.
Материалы: Корпус и детали выполнены из пластика, не поддерживающего горение.
Контакты выполнены из высококачественной меди с гальваническим покрытием.

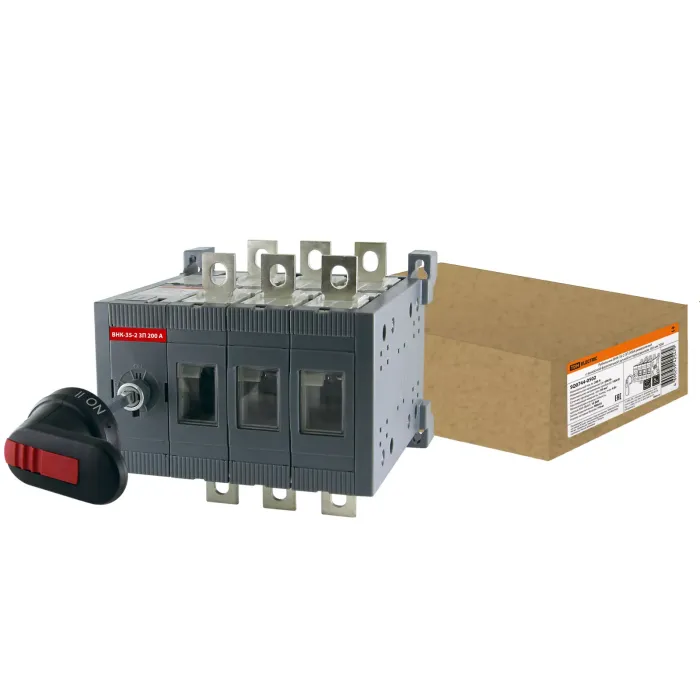

Упаковка: Рубильник ВНК-35-1 3П 160А реверсивный по 4 шт.
Рубильник ВНК-35-1 3П 200А реверсивный по 4 шт.
Рубильник ВНК-35-1 3П 250А реверсивный по 4 шт.
Рубильник ВНК-37-1 3П 315А реверсивный по 2 шт.
Рубильник ВНК-37-1 3П 400А реверсивный по 2 шт.
Рубильник ВНК-39-1 3П 630А реверсивный по 1 шт.
Рубильник ВНК-39-1 3П 800А реверсивный по 1 шт.
Рубильник ВНК-35-2 3П 160А реверсивный по 4 шт.
Рубильник ВНК-35-2 3П 200А реверсивный по 4 шт.
Рубильник ВНК-35-2 3П 250А реверсивный по 4 шт.
Рубильник ВНК-37-2 3П 315А реверсивный по 2 шт.
Рубильник ВНК-37-2 3П 400А реверсивный по 2 шт.
Рубильник ВНК-39-2 3П 630А реверсивный по 1 шт.
Рубильник ВНК-39-2 3П 800А реверсивный по 1 шт.
ETIM - 42
N - Номинальный постоянный ток при AC-23, 400 В
200
Rated permanent current at AC-21, 400 V (*)
200
Switching power at 400 V (*)
80
Version as reversing switch (*)
да
Высота корпуса
100
Глубина
170
Глубина корпуса
150
Количество выключателей/переключателей
1
Количество полюсов
3
Конструкция прибора
комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC
690
Моторный привод встроенный
нет
Моторный привод опционально
нет
Номин. кратковременно выдерживаемый ток Icw
8
Номин. напряжение изоляции Ui
1 000
Номин. продолжительный ток Iu
200
Номин. раб. напряжение
375...400
Номинальная мощность в рабочем режиме при AC-23, 400 В
99
Подходит для монтажа на передней стенке, 4 отверстия
да
Подходит для монтажа на шину
нет
Подходит для напольного монтажа
нет
Подходит для промежуточного монтажа
да
Подходит для установки в распределит. щит
да
Подходит для фронтал. монтажа в центре
да
Подходит для фронтал. монтажа через 4 отверстия
да
Пригоден в качестве главного выключателя
да
Пригоден в качестве предохранительного выключателя
нет
Пригоден в качестве сервисного выключателя
да
Пригоден в качестве устройства аварийной остановки
да
Расцепитель напряжения опционально
нет
С блокировкой/запираемый (-ая)
да
С защитой от ошибочных действий
нет
С осью-переходником
нет
Степень защиты (IP), передняя сторона
ip30
Степень защиты (NEMA)
1
Тип изделия/компонента
выключатель-разъединитель нагрузки
Тип подключения силовой электрич. цепи
болтовое соединение
Тип элемента управления
рукоятка поворот. короткая (узкий хват)
Условный номин. ток короткого замыкания Iq
8
Цвет управляющего элемента
черный
Ширина
150
Ширина корпуса
170
