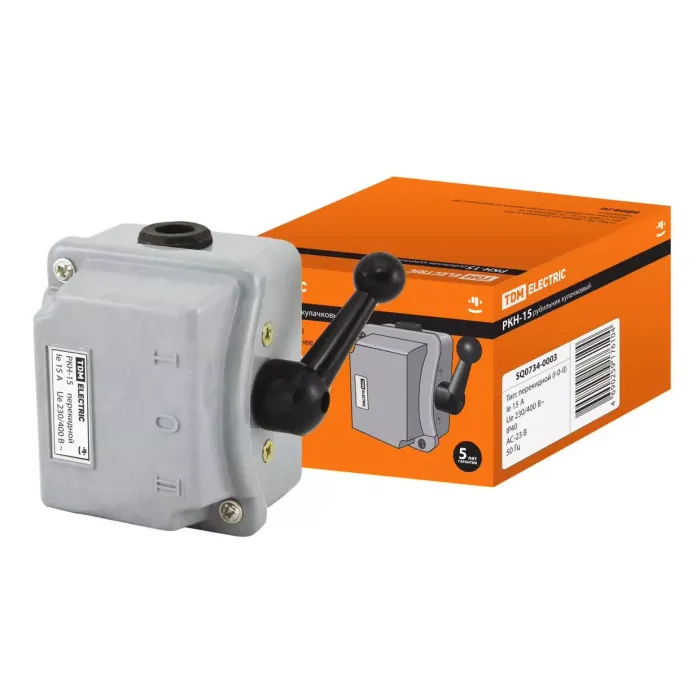

Назначение: Ручное включение и отключение цепей переменного тока, пуск, остановка и реверсирование трехфазных электронных двигателей.
Применение: Управление электроприводами и электрооборудованием различного промышленного и сельскохозяйственного назначения
Конструкция: Перекидные Реверсивные Врубные
Материалы: Пластмассовый защитный корпус изготовлен из полиамида методом прессования
Комплектация: Рукоятка управления Паспорт Рубильник кулачковый
N - Номинальный постоянный ток при AC-23, 400 В
12
Rated permanent current at AC-21, 400 V (*)
16
Switching power at 400 V (*)
6
Version as reversing switch (*)
нет
Высота корпуса
92 мм
Глубина
75 мм
Глубина корпуса
75 мм
Длина
105 мм
Количество вспомогат. нормально разомкнутых (НО) контактов
3
Количество выключателей/переключателей
1
Количество полюсов
3
Компактная версия выключателя-разъединителя
нет
Конструкция прибора
комплектное устройство в корпусе
Макс. допустимое раб. напряжение Ue AC
400 В
Моторный привод встроенный
нет
Моторный привод опционально
нет
Номин. коммутируем. мощность при AC-3, 400 В
3 кВт
Номин. напряжение изоляции Ui
690 В
Номин. продолжительный ток Iu
15 А
Номин. раб. напряжение
230...400
Подходит для монтажа на передней стенке, 4 отверстия
да
Подходит для монтажа на шину
нет
Подходит для напольного монтажа
нет
Подходит для промежуточного монтажа
нет
Подходит для установки в распределит. щит
нет
Подходит для фронтал. монтажа в центре
нет
Подходит для фронтал. монтажа через 4 отверстия
нет
Пригоден в качестве главного выключателя
нет
Пригоден в качестве предохранительного выключателя
да
Пригоден в качестве сервисного выключателя
нет
Пригоден в качестве устройства аварийной остановки
да
Расцепитель напряжения опционально
нет
С блокировкой/запираемый (-ая)
нет
С защитой от ошибочных действий
нет
С осью-переходником
нет
Степень защиты (IP), передняя сторона
ip40
Степень защиты (NEMA)
1
Тип подключения силовой электрич. цепи
винтовое соединение
Тип элемента управления
рычажковый (перекидной рычаг)
Условный номин. ток короткого замыкания Iq
1 000 кА
Цвет управляющего элемента
черный
Ширина
105 мм
Ширина в поперечном сечении
105 мм
Ширина корпуса
105 мм
