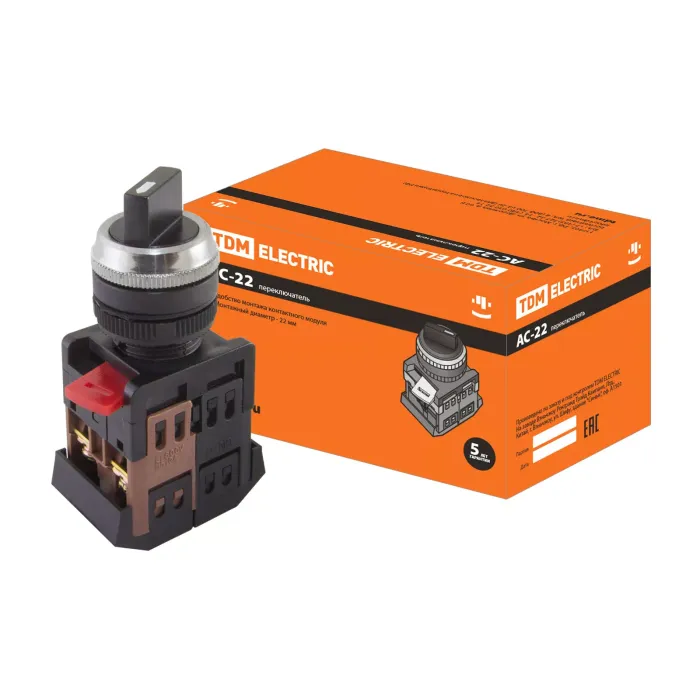

Переключатель АС-22 на 2 фиксир.положения I-O 1з+1р TDM

Назначение: Кнопки управления предназначены для оперативного управления контакторами (магнитными пускателями) и реле автоматики в электрических цепях переменного тока частотой 50 Гц, напряжением до 660 В или постоянного тока напряжением до 400 В. Светосигнальные индикаторы предназначены для индикации состояния электрических цепей.

Применение: В электрощитах. На объектах электроснабжения. В промышленном оборудовании.

Комплектация: Использование в индикаторе светодиодной матрицы обеспечивает более мощный световой поток по сравнению с неоновой лампой и увеличенный срок службы (10000 часов). Быстросъемная головка позволяет производить замену светофильтров и ламп. Снятие производится путем перемещения красного фиксатора в сторону до упора и затем привод кнопки (переключателя) вынимается и производится замена лампы или установка на монтажную панель кнопки (переключателя). Затем привод кнопки вставляется обратно в основание и фиксируется перемещением красного флажка в обратном направлении до упора. Подключение подводящих проводников производят винтовыми зажимами с тарельчатыми шайбами, которые обеспечивают надежную фиксацию проводов. Использование разнообразных цветовых вариантов съемных светофильтров позволяет наиболее эффективно компоновать щиты и панели. В кнопках и переключателях серии А используется съемные неоновые или светодиодные лампы с цоколем BA9S, которые имеют различные цветовые исполнения. Лампы могут быть на напряжение 12 В, 24 В, 36 В, 110 В как переменного, так и постоянного тока, на 220 В переменного тока. Возможна замена неоновой лампы на светодиодную матрицу. Удобство монтажа контактного модуля, который присоединяется к блоку кнопки за счет фиксации пластмассовым флажком. Упрощенное конструктивное исполнение позволяет осуществлять быстрый монтаж и демонтаж изделия на щит или на панель.
