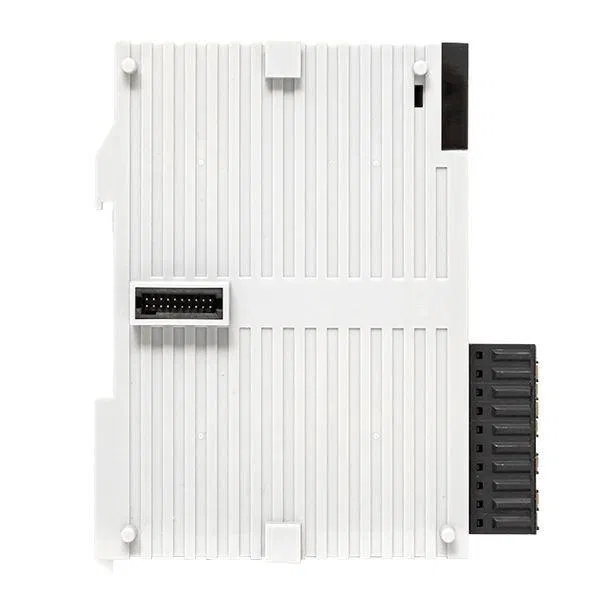

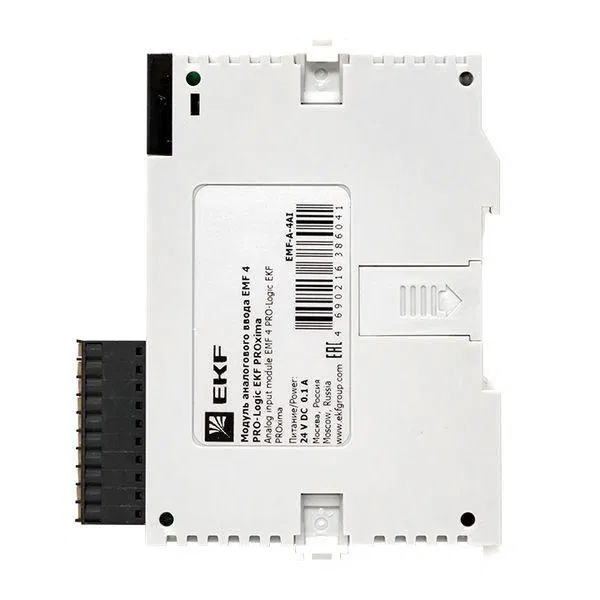

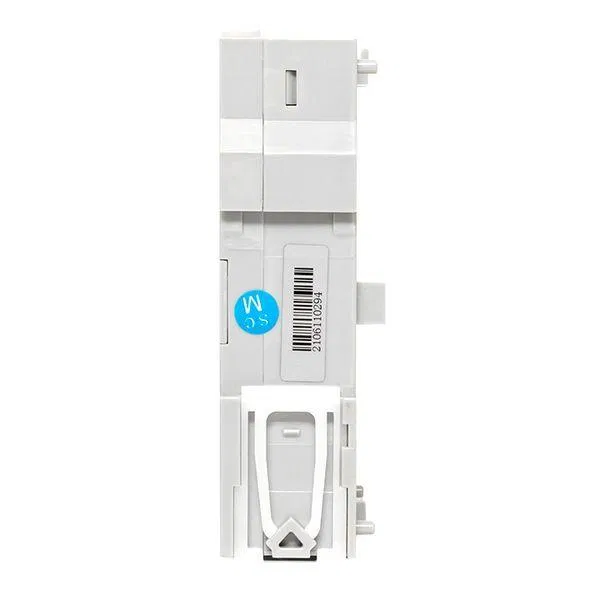

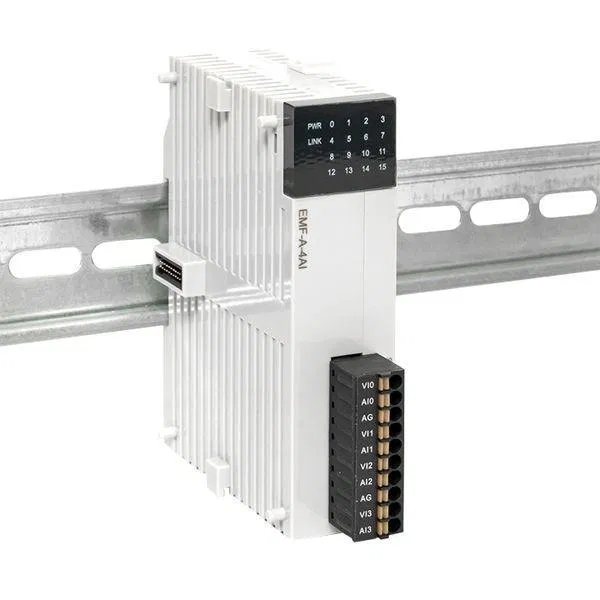

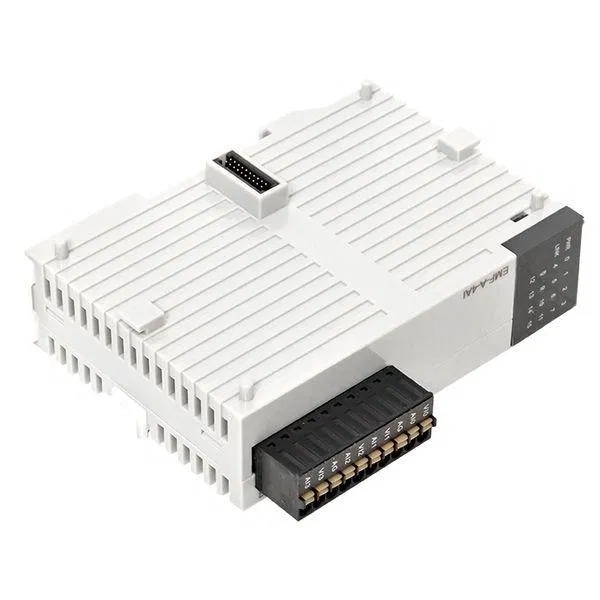

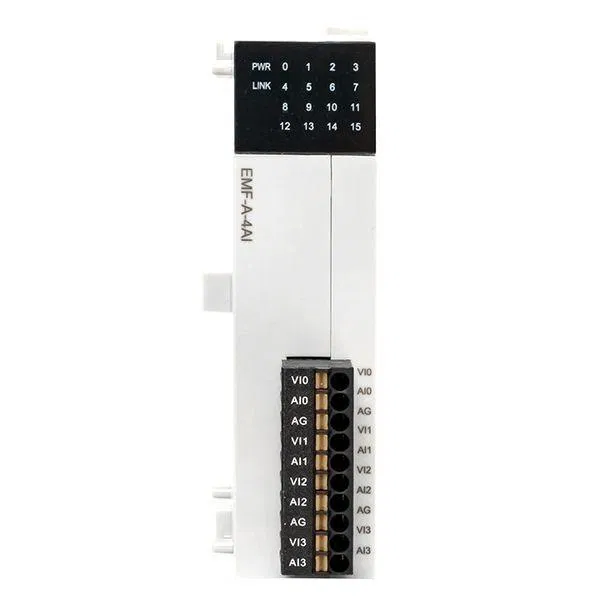

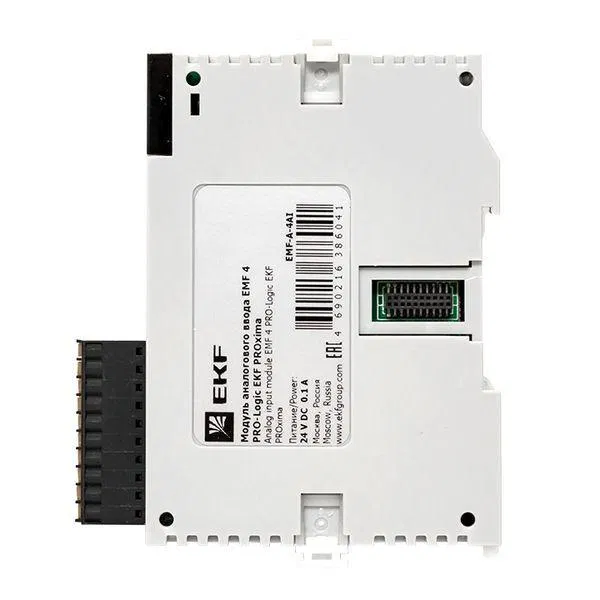

Модуль аналогового ввода EMF 4 PRO-Logic (с поверкой) EKF EMF-A-4AI-V
SKU: EMF-A-4AI-V
ETIM: EC001420
Цена по запросу
**Модули расширения PRO-Logic** предназначены для увеличения доступного количества входных и выходных сигналов у **головных модулей PRO-Logic**. Подключаются к локальной шине головных модулей F100 и F200.
* Напряжение питания: 24 В DC
* Входы: 16 DI (24 В DC); 8DI (24 В DC); 4 DI (24 В DC); 8 AI (В, мА, термопары); 4 AI (В, мА, термопары, термосопротивления); 2 AI (В, мА)
* Выходы: 16 DO (э/м-реле / NPN-транзисторы); 8 DO (э/м-реле / NPN-транзисторы); 4 DO (э/м-реле / NPN-транзисторы); 8 AO (В, мА); 4 AO (В, мА); 2 AO (В, мА)
К **модулям расширения PRO-Logic** также относятся **коммуникационные модули PRO-Logic** и **тензометрические модули PRO-Logic**.
**Коммуникационные модули PRO-Logic** предназначены для создания распределенных систем мониторинга и управления. Добавляются к головными модулям PRO-Logic по локальной шине и позволяют оснастить их интерфейсом RS-485.
**Тензометрические модули PRO-Logic** предназначены для измерения сигналов мостовых тензометрических датчиков и преобразования данных измерения в физическую величину веса. Обладают встроенным интерфейсом RS-485 и могут подключаться к головными модулям PRO-Logic по локальной шине или использоваться без головного модуля.
Устройства **PRO-Logic** находят широкое применение в следующих областях:
* Энергоснабжение и распределение энергии (АВР)
* Отопление, вентиляция и кондиционирование
* Водоснабжение, водоподготовка и водоотведение
* Освещение
* Конвейеры, фасовочные и упаковочные аппараты
* Автоматические системы дозирования веществ
* Станки, печи, котлы
* Прочие технологические и производственные процессы
SIL according to IEC 61508 (*)
нет (без)
SIL согл. IEC 61508
2
Аналоговый вход 0-1 В
Нет
Аналоговый вход 0-10 В
Да
Аналоговый вход 0-2 кОм
Нет
Аналоговый вход 0-20 мА
Да
Аналоговый вход 0-4 кОм
Нет
Аналоговый вход 0-5 кОм
Нет
Аналоговый вход 0-5 мА
Нет
Аналоговый вход 4-20 мА
Да
Аналоговый вход ±1 В
Нет
Аналоговый вход ±50 мВ
Нет
Аналоговый вход активное сопротивление 25-2000 Ом
Нет
Аналоговый вход активное сопротивление 25-5000 Ом
Нет
Аналоговый вход активное сопротивление 25-900 Ом
Нет
Аналоговый вход термоэлектрический преобразователь tP.tL
Нет
Вес
0,2 кг
Возможность монтажа на рейку
да
Время опроса входного канала
1,25 мс
Вход с сопротивления
Нет
Вход, напряжение
Да
Вход, резисторный термометр
Нет
Вход, термопара
Нет
Вход, ток
Да
Входящий сигнал, конфигурируемый
Да
Высота
95 мм
Гальваническая развязка
Да
Глубина
79 мм
Дополнит. исполнение (EX ib)
Нет
Дополнит. исполннение (EX ia)
Нет
Категория взрывобезопасности по газу
Нет (без)
Категория взрывобезопасности по пыли
нет (без)
Категория согл. EN 954-1
2
Класс точности
0,2 %
Количество HW-интерфейсов Industrial Ethernet
0
Количество HW-интерфейсов RS-485
0
Количество HW-интерфейсов USB
0
Количество аналог. входов
4 шт.
Количество аналог. выходов
0 шт.
Количество аналоговых выходов 0(4)-20 мА
0
Количество аналоговых выходов 0-10 В
0
Конфигурируемые аналог. входы
Да
Макс. потребл. мощность
4,8
Монтаж на стену/непосредственная установка
нет
Напряжение питания постоян. тока (DC)
20,4...28,8 В
Напряжение питания постоянного тока по
28.8 В
Поддержка протокола DCON
Нет
Поддержка протокола MODBUS
нет
Поддержка протокола TCP/IP
Нет
Поддержка протокола ОВЕН
Нет
Подходит для функций безопасности
Нет
Рабочая температура по
55 град.C
Рабочая температура с
0...55 град.C
Разделение аналог входов
12 бит
Степень защиты (IP), передняя сторона
ip20
Термометр сопротивления 1000H
Нет
Термометр сопротивления 1000М
Нет
Термометр сопротивления 1000П
Нет
Термометр сопротивления 100H
Нет
Термометр сопротивления 100М
Нет
Термометр сопротивления 100П
Нет
Термометр сопротивления 500H
Нет
Термометр сопротивления 500М
Нет
Термометр сопротивления 500П
Нет
Термометр сопротивления 50M
Нет
Термометр сопротивления 50П
Нет
Термометр сопротивления Cu100
Нет
Термометр сопротивления Cu1000
Нет
Термометр сопротивления Cu50
Нет
Термометр сопротивления Cu500
Нет
Термометр сопротивления Ni100
Нет
Термометр сопротивления Ni1000
Нет
Термометр сопротивления Ni500
Нет
Термометр сопротивления Pt100
Нет
Термометр сопротивления Pt1000
Нет
Термометр сопротивления Pt50
Нет
Термометр сопротивления Pt500
Нет
Термометр сопротивления ТСМ гр.23
Нет
Термопара типа J
Нет
Термопара типа K
Нет
Термопара типа N
Нет
Термопара типа R
Нет
Термопара типа S
Нет
Термопара типа T
Нет
Термопара типа В
нет
Термопара типа ТВР (А-1)
Нет
Термопара типа ТВР (А-2)
Нет
Термопара типа ТВР (А-3)
Нет
Термоэлемент тип l
Нет
Тип питающего напряжения
dc (постоян.)
Тип подключения
Соединение с пружинным зажимом
Уровень исполнения согл. EN ISO 13849-1
Уровень c
Ширина
25 мм
0
★★★★★
0 отзывов
Пока нет отзывов. Будьте первым!
Оставить отзыв
Похожие товары
Цена по запросу
Siemens Модуль аналогового ввода, SIPLUS S7-1200 SM 1231, 8AI, ±10 В, 0-20 мА, 12 бит 6AG1231-4HF32-4XB0 Siemens
SKU: 6AG1231-4HF32-4XB0
Цена по запросу
EKF Контроллер программируемый F100 12 в/в N PRO-Logic (с поверкой) EKF F100-12A-N-V
SKU: F100-12A-N-V
Цена по запросу
Systeme Electric Модуль SFP 100BaseX LC одномодовый 20км SE NSSFP1LX
SKU: NSSFP1LX
8863 ₽

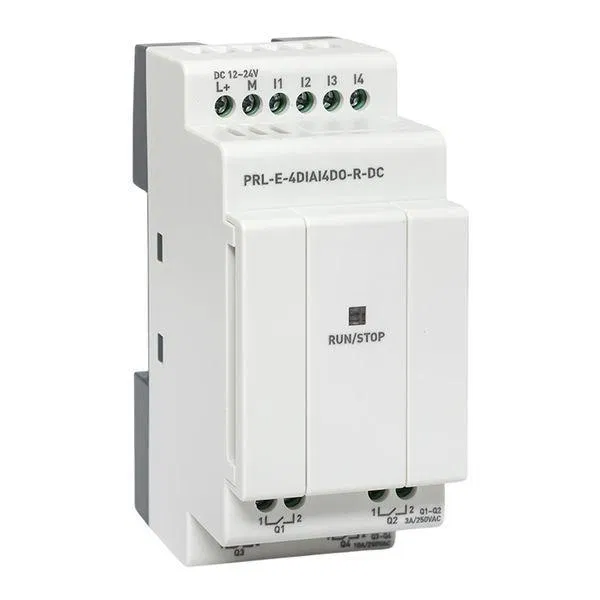

EKF Модуль расширения дискретных и аналоговых сигналов PRO-Relay 4DI/AI 4DO(R) DC EKF PRL-E-4DIAI4DO-R-DC
