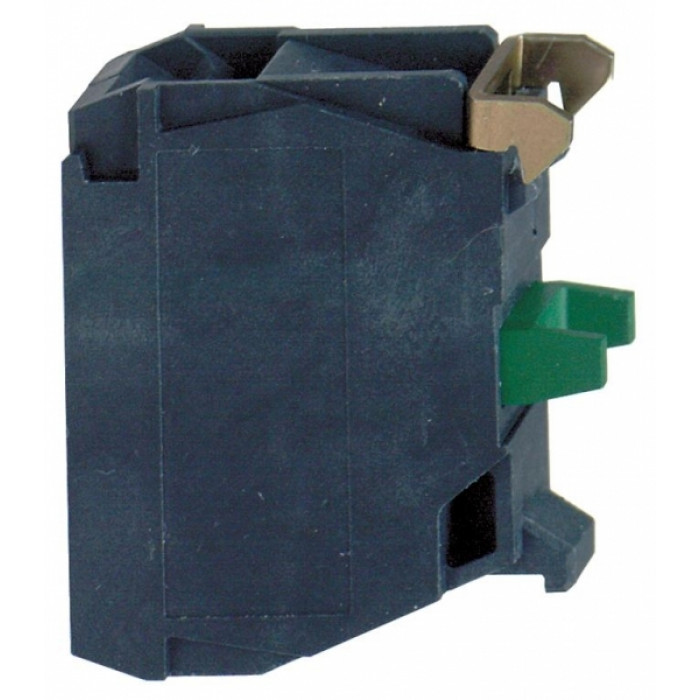

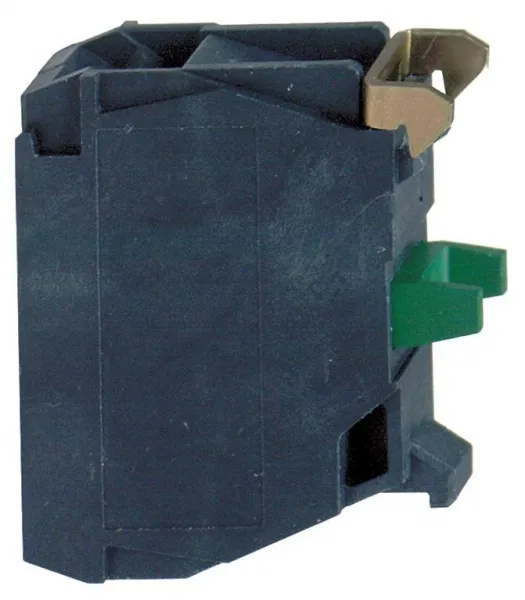

Контакт Спец. Но Винт. ZBE1016P Schneider Electric

A - Тип подключения:Винтовое соединение (EV000415)N - Количество нормально разомкнутых (НО) контактов:1A - Модель/исполнение:Монтаж сверху (EV000544)A - Способ монтажа:Фронтальная установка (спереди) (EV003964)A - Цоколь (патрон) лампы:Нет (без) (EV000494)N - Номин. раб. ток Ie при AC-15, 230 В, А:3 А[ui] номинальное напряжение изоляции:600 В (степень загрязнения 3) в соответствии с EN 60947-1[up] номинальное импульсное выдерживаемое напряжение:6 кВ в соответствии с EN 60947-1[ie] номинальный рабочий ток:3 А в 240 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1
6 А в 120 В AC 50/60Hz, AC-15, A600 в соответствии с EN/IEC 60947-5-1
0.1 А в 600 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0.27 А в 250 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
0.55 А в 125 В, DC-13, Q600 в соответствии с EN/IEC 60947-5-1
1.2 А в 600 В, AC-15, A600 в соответствии с EN/IEC 60947-5-1Стандарты:CSA C22.2 № 14
UL 508
EN/IEC 60947-5-1
JIS C8201-5-1
EN/IEC 60947-5-4
EN/IEC 60947-1
JIS C8201-1Серия:Harmony XB4
Harmony XB5Тип продукта:блок контактовГарантия:Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документомКод совместимости:ZBEКраткое название устройства:ZBEМомент затяжки:0.8-1.2 Н-м в соответствии с EN 60947-1Механическая износостойкость:10000000 циклыЭлектрическая износостойкость:1000000 циклы, AC-15, 2 А в 230 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 3 А в 120 В AC 50/60Hz, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, AC-15, 4 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, DC-13, 0.2 А в 110 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение С
1000000 циклы, DC-13, 0.5 А в 24 В, производительность <3600 цикл/ч, коэффициент нагрузки: 0.5 в соответствии с EN/МЭК 60947-5-1 приложение СВес нетто:0.012 кгРабочая температура окружающей среды:-40-70 °CТемпература окружающей среды при хранении:-40-70 °C[ith] условный тепловой ток на открытом воздухе:10 А в соответствии с EN/IEC 60947-5-1Защита от короткого замыкания:10 А плавкая вставка тип gG в соответствии с EN/IEC 60947-5-1Материал контактов:позолоченные (Ag/Ni/Au) контактыКод состава электрической части:C9 (количество <= 3 )
M5 (количество <= 2 )
M9 (количество <= 2 )Форма головки винта:пересечение совместим с Pozidriv No 1 отвертка
перфорированный совместим с Ø 4 мм отвертка
перфорированный совместим с Ø 5.5 мм отверткаМонтаж блока:монтаж на передней панелиПрямое размыкание:безЭлектрическая надежность мэк 60947-5-4:λ < 10exp(-7), 1 мА для запыленной среды в соответствии с EN/IEC 60947-5-4Рабочий ход:2.6 мм (Н.О. изменение коммутационного состояния)
4.3 мм (полный ход)Рабочая сила:2.3 Н Н.О. изменение коммутационного состоянияВиброустойчивость:5 gn (частота= 2-500 Гц) в соответствии с IEC 60068-2-6Ударопрочность:30 gn (продолжительность = 18 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27
50 gn (продолжительность = 11 мс) для половина ускорения синусоидальной волны в соответствии с IEC 60068-2-27Защитное исполнение:THСертификаты:RINA
CSA
BV
GL
ГОСТ
LROS (Lloyds register of shipping)
DNV
UL
CCCТип контактов:1 Н.О.Работа контактов:медленное размыканиеТип блока контактов:одиночныйИспользование контактов:слаботочные контактыМинимальная партия для продажи:5Степень защиты ip:IP5xСоединения – клеммы:винтовой зажим, <= 2 x 1,5 мм² С кабельным наконечником в соответствии с EN 60947-1
винтовой зажим, >= 1 x 0,22 мм² Без наконечника в соответствии с EN 60947-1
