Назначение: Для крепления токоведущих шин внутри силовых шкафов или сборок а также для неподвижной фиксации и изоляции частей, находящихся под напряжением, от корпуса и панелей сборки.
Применение: Изоляторы SM используются при сборке НКУ различного назначения.
Преимущества: Абсолютная негорючесть изоляторов. Могут устанавливаться как в горизонтальном, так и в вертикальном положении. Закрытое дном гильзы обеспечивает надежную фиксацию болта.

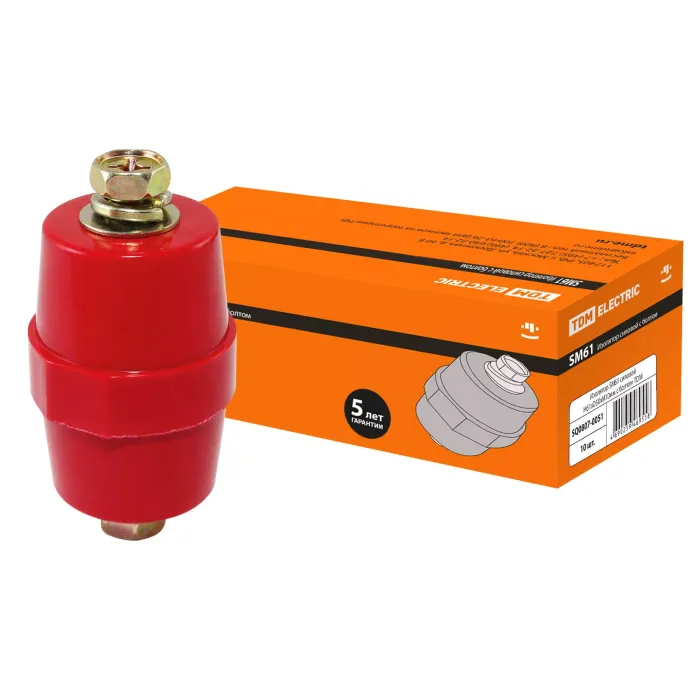

Конструкция: Изолятор крепится с одной стороны с помощью болта к монтажной пластине или корпусу, с другой стороны к изолятору крепится токоведущая шина. Каждая шина устанавливается минимум на двух изоляторах (на концах шины). В комплекте с крепежом идет болт и шайба Гровера, которая предотвращает самоотвинчивание болта. Существует две комплектации изолятора SM: 1. Без крепежа 2. С крепежом Возможна установка промежуточных изоляторов (в зависимости от схемы монтажа и длины шины).
Материалы: Корпус изоляторов выполнен из диэлектрического пластика, армированного стекловолокном (BMC – Bulk – Mould Composite). В «тело» изоляторов армированы латунные гайки для крепления к металлоконструкциям корпуса и к шине.
Упаковка: SM25 силовой Н25хD27хМ6мм по 10 шт. SM30 силовой Н30хD27хМ6мм по 10 шт. SM35 силовой H35xD32xM8мм по 10 шт. SM40 силовой Н40хD40хМ8мм по 10 шт. SM51 силовой H51xD35xM8мм по 10 шт. SM76 силовой H76xD50xM10мм по 10 шт. SM25 силовой Н25хD27хМ6мм с болтом по 10 шт. SM30 силовой Н30хD27хМ6мм с болтом по 10 шт. SM35 силовой H35xD32xM8мм с болтом по 10 шт. SM40 силовой Н40хD40хМ8мм с болтом по 10 шт. SM51 силовой H51xD35xM8мм с болтом по 10 шт. SM76 силовой H76xD50xM10мм с болтом по 10 шт.
