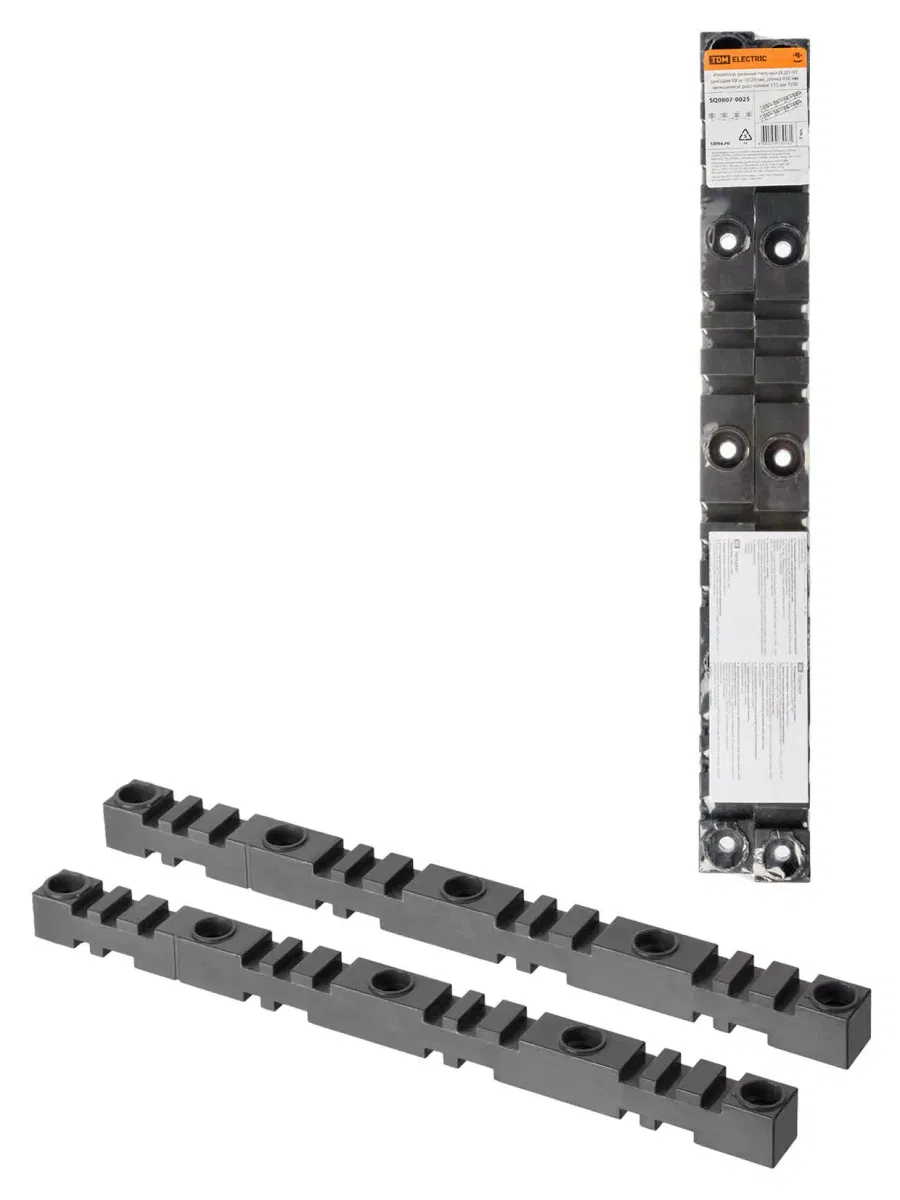

Изолятор шинный плоский ИШП 4П для шин 10 и 10/20 мм, длина 458 мм межшинное расстояние 115 мм TDM

Назначение: Предназначены для крепления, фиксации и изоляции токоведущих шин в электрических шкафах и щитах с номинальным током 250 А – 4000 A.

Применение: Используются при сборке НКУ различного назначения.

Преимущества: Изоляция системы шин от конструкций сборок позволяет легко организовать прокладку шинной трассы. Конструкция и высокая прочность изолятора гарантируют устойчивость к динамическим нагрузкам при возникновении токов короткого замыкания. Простая конструкция изолятора позволяет осуществить быструю сборку систем медных и алюминиевых шин на токи 250 – 4000 A.

Конструкция: В корпусе изолятора с двух сторон имеются пазы для вертикальной установки шин толщиной 5 и 10 мм. Для исключения возможности пробоя на соединительные шпильки рекомендуется использовать изоляторы соединительных шпилек. Шины устанавливаются по шкафу минимум на двух парах изоляторов. Изолятор крепится к монтажной пластине или корпусу с помощью соединительной шпильки и гайки. Шины размещаются вертикально между парой изоляторов, которые скрепляются при помощи соединительных шпилек/болтов М12 и гаек.

Материалы: Материал изоляторов соединительных шпилек – стекло-волоконная ткань, покрытая эпоксидной смолой. Материал изоляторов – армированный стекловолокном полиэстр.

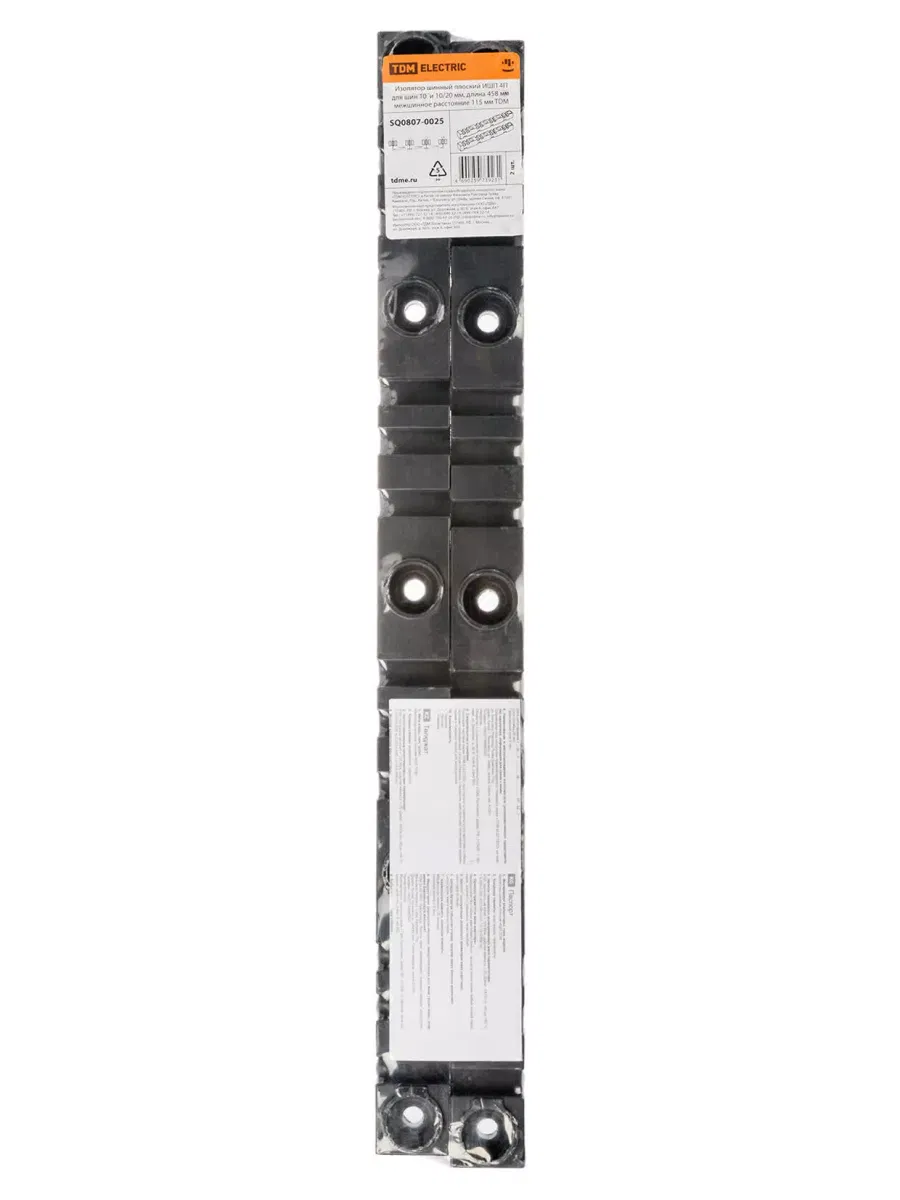

Упаковка: ИШП для шин 5 и 10 мм 180 мм по 2 шт. ИШП для шин 5 и 10 мм 270 мм по 2 шт. ИШП для шин 5 и 10 мм 370 мм по 2 шт. H=20 мм для ИШП по 2 шт. H=30 мм для ИШП по 2 шт. H=40 мм для ИШП по 2 шт. H=50 мм для ИШП по 2 шт. H=60 мм для ИШП по 2 шт. H=70 мм для ИШП по 2 шт. H=90 мм для ИШП по 2 шт. H=110 мм для ИШП по 2 шт. H=150 мм для ИШП по 2 шт. H=1000 мм для ИШП по 5 шт.
