DKC
HMM.2/1+2GR(Ex), проходной зажим 2,5 кв.мм серый 1 ввод/2 вывода DKC ZHM510GR
SKU: ZHM510GR
ETIM: EC000897
51 ₽
Наличие
Под заказ
Под заказ

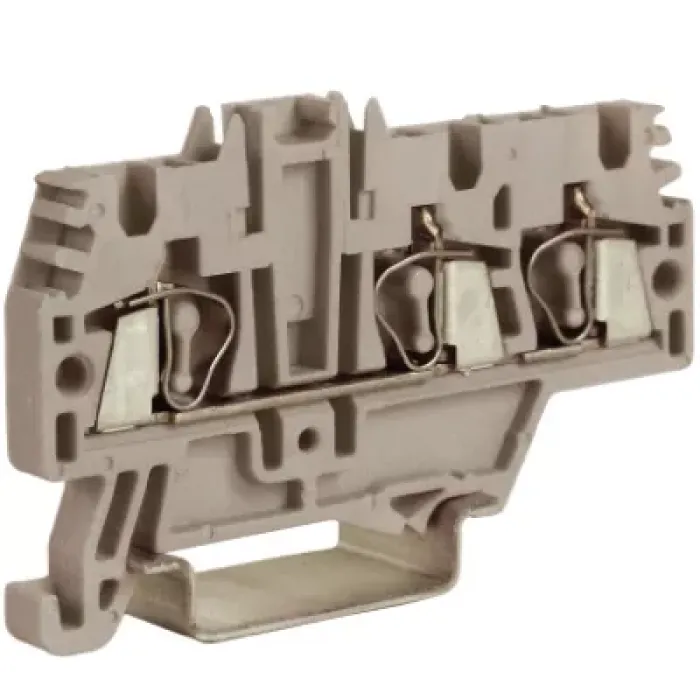

Проходная клеммная колодка DKC Quadro HMM.2/1+2GR, серая, пружинные зажимы, артикул ZHM510GR.
- Шаг подключения 4,2 мм, длина 56 мм
- Высота при минимальном монтаже 43 мм
- Сечение однопроволочного и гибкого проводника 0,2…4 мм²
- Присоединение сверху, номинальный ток 24 А
Установка и подключение
Клеммную колодку защёлкивают на DIN-рейку 35 мм, от сдвига вдоль рейки сборку фиксируют торцевыми фиксаторами с обеих сторон. Открытую сторону крайней клеммы закрывают концевой пластиной той же серии. Гибкую жилу без наконечника вводят, открыв пружину отвёрткой. Пружинный зажим держит жилу без винта и не требует подтяжки в эксплуатации.
Высота (на мин. возможной высоте установки)
43 мм
Длина
56 мм
Длина
56 мм
Количество уровней
1
Материал изоляции корпуса
Термопласт
Номин. (расчетное) напряжение
800 В
Номин. ток In
24 А
Позиция соединения
Сверху
Поперечн. сечение подключ. тонкопроволочного провода без наконечника
0.2...4
Поперечн. сечение подключ. тонкопроволочного провода с наконечником
0.2...4
Проверено на взрывобезопасность по версии "Ex e"
Нет
Рабочая температура по
80 град.C
Рабочая температура с
-40 град.C
Сечение многопроволочного гибкого проводника по
4 кв.мм
Сечение однопроволочного проводника по
4 кв.мм
Соединенные внутри уровни (между собой)
Нет
Способ монтажа
DIN-рейка 35 мм
Тип электрич. соединения 1
Присоединение пружинным зажимом
Требуется торцевая пластина
да
Цвет
Серый
Цвет
Grey
Ширина/размер ячейки
4.2 мм
