Назначение: Выключатели рассчитаны на номинальные токи от 5 до 40 А при номинальной отключающей способности 4,5 кА.
Защита сетей от перегрузок и короткого замыкания.
Проведение тока в нормальном режиме.
Применение: Вводно-распределительные устройства жилых и общественных зданий.
Преимущества: Наличие шести заклепок позволяет усилить конструкцию аппарата и предотвратить деформацию корпуса при затягивании клеммных винтов.
Геометрия боковых поверхностей изделия разработана для улучшения теплового режима работы.
Ширина модуля 9 мм.
Конструкция: В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев.

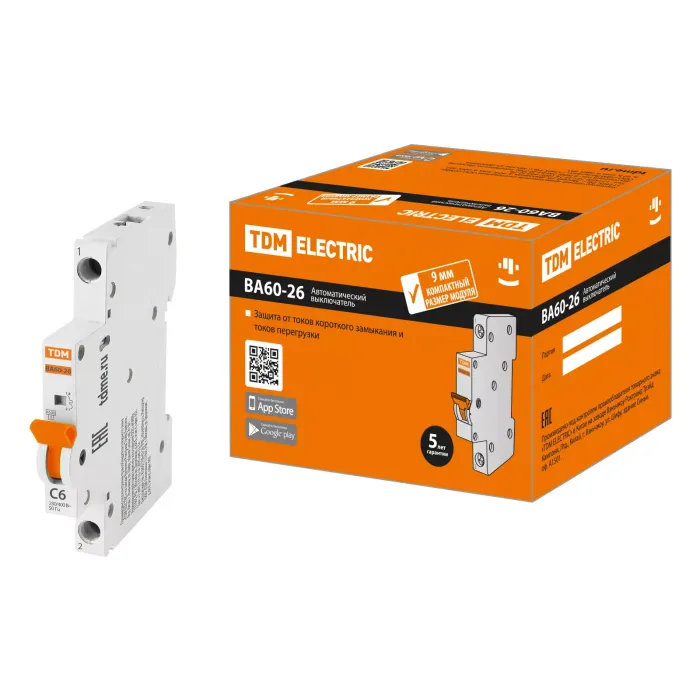

На лицевой панели автоматического выключателя ВА60-26 реализован механический индикатор положения контактов (включено/отключено).
Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта.
Выключатели ВА60-26 могут устанавливаться в любом положении без изменения их номинальных характеристик.
Материалы: Маркировка выполнена в соответствии с требованиями ГОСТ и не подвержена стиранию в пределах срока эксплуатации.
Корпус и детали выполнены из пластика, не поддерживающего горение.
ETIM - 26
N - Номинальное импульсное выдерживаемое напряжение Uimp
4
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
4,5
Возможна дополнит. комплектация
Да
Глубина установочная (встраив.)
75
Категория перенапряжения
3
Класс токоограничения
3
Количество защищенных полюсов
1
Модульная ширина (общ. кол-во модульных расстояний)
