Назначение: Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального (утечки) тока на землю.
Проведение тока в нормальном режиме. Отключение тока при протекании токов утечки на землю.
Применение: Цепи освещения подвалов и гаражей.
Розеточные группы ванных и душевых помещений.
Групповые линии, питающие розетки наружной установки.
Преимущества: Отключающая способность – 6 000 А.
Аппарат занимает два стандартных модуля в щитке (36 мм).
Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя за счет совмещения функций в одном изделии.
Наличие двойного одновременного подключения. Шина и проводник значительно расширяет диапазон возможных схемных решений.
Материалы: Корпус и детали аппарата выполнены из пластика, не поддерживающего горение.

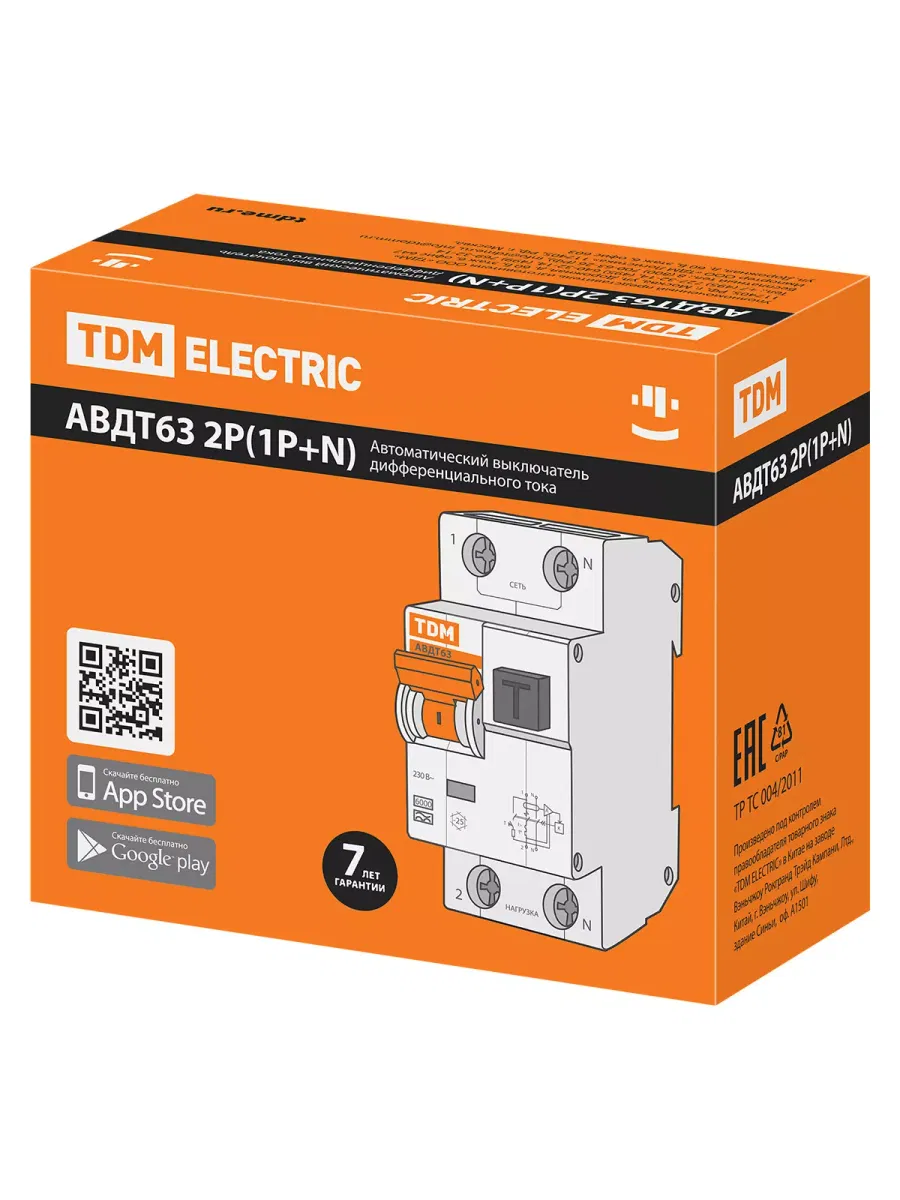

Упаковка: Групповая упаковка АВДТ32 1+N по 6 шт. АВДТ63 1+N по 6 шт. АВДТ63 3+N по 3 шт.
Руководство по эксплуатации - 1 шт. на групповую упаковку
Паспорт - 1 шт. на групповую упаковку
ETIM - 30
A - Характеристика отключения
Без задержки
N - Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
6
N - Номинальная отключающая способность при коротком замыкании согласно EN 61009
6
N - Номинальное импульсное выдерживаемое напряжение Uimp
-
Глубина установочная (встраив.)
72
Защита от ложного срабатывания
-
Категория перенапряжения
3
Класс токоограничения
3
Количество защищенных полюсов
1
Модульная ширина (общ. кол-во модульных расстояний)
